Rückfahrkamera Interface Mercedes Comand Online / Audio20 NTG4.5 – NavLinkz RL2-MBN45
339,00€
Video-Interface für Mercedes-Benz mit Comand Online oder Audio20 NTG4.5: Rückfahrkamera plus zwei Videoquellen am Werksdisplay, automatische Umschaltung beim Rückwärtsgang, Plug & Play über 4-Pin-HSD und Quadlock.
Beschreibung

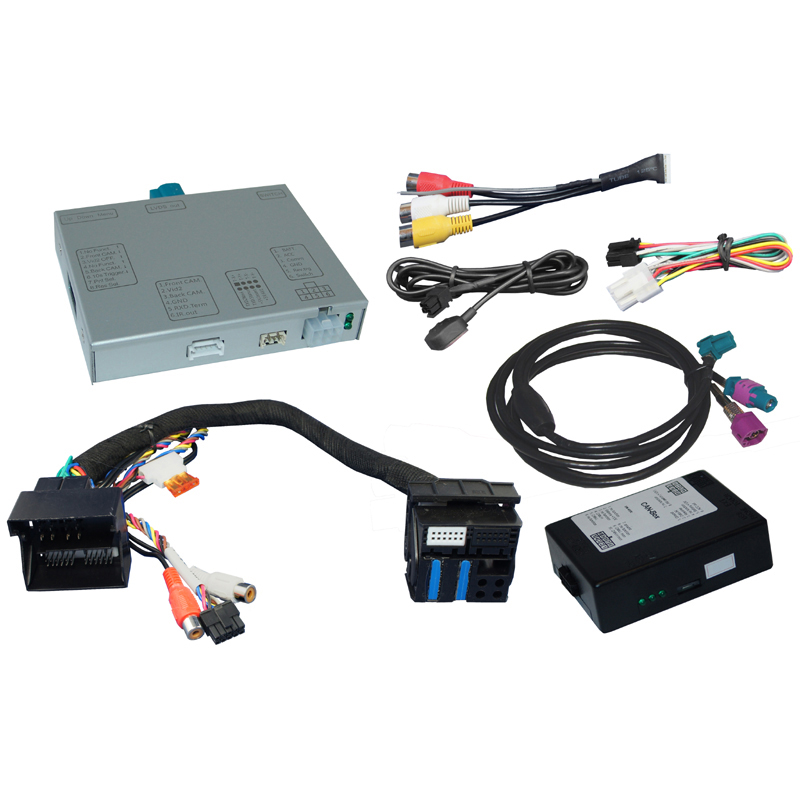

Das NavLinkz RL2-MBN45 ist ein Video-Interface für Mercedes-Benz mit Comand Online NTG4.5 und Audio20 NTG4.5. Es speist eine Rückfahrkamera sowie zwei weitere Videoquellen in den Werksmonitor ein – mit automatischer Umschaltung beim Rückwärtsgang und Plug-&-Play-Anschluss am Originalstecker.
Rückfahrkamera am Werksdisplay
Statt eines zusätzlichen Monitors nutzen Sie das vorhandene Mercedes-Display. Das Interface wird zwischen Head-Unit und Monitor über den 4-Pin-HSD-Stecker eingeschleift, Strom und CAN-Bus werden per Quadlock-Einsatz ohne Kabelschneiden abgegriffen. Sobald der Rückwärtsgang eingelegt wird, erscheint das Kamerabild automatisch – alle Werksfunktionen bleiben erhalten.
- 1 Video-Eingang (FBAS/Cinch) für die Rückfahrkamera
- Automatische Umschaltung beim Rückwärtsgang
- Hilfslinien aktivierbar (fahrzeugabhängig)
- 2 Video-Eingänge (FBAS/Cinch)
- z. B. DVB-T2-Tuner, USB-Mediaplayer oder Frontkamera
- PAL- und NTSC-kompatibel
- Bildeinspeisung über 4-Pin-HSD
- Strom und CAN-Bus über Quadlock-Einsatz
- Kein Eingriff in die Fahrzeugverkabelung
- Umschaltung der Quellen über CAN-Bus, Taste oder 12-V-Impuls
- Werksfunktionen bleiben vollständig erhalten
- Rückbau in den Originalzustand jederzeit möglich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Typ | Video-Interface / Videoeinspeiser (nur Bild, kein Ton) |
| Werks-Infotainment | Comand Online NTG4.5, Audio20 NTG4.5 |
| Bildeinspeisung | 4-Pin-HSD (LVDS) |
| Strom / CAN-Bus | Plug & Play über Quadlock-Einsatz |
| Rückfahrkamera-Eingang | 1 × FBAS, Cinch |
| Weitere Video-Eingänge | 2 × FBAS, Cinch |
| Videoformate | PAL / NTSC, 0,7–1 V |
| Betriebsspannung | 12 V DC (7–25 V) |
| Stromaufnahme / Ruhestrom | 310 mA / 15 mA |
| Betriebstemperatur | -40 °C bis +85 °C |
| Abmessungen Video-Box | 113 × 22 × 115 mm (B × H × T) |
| Abmessungen CAN-Box | 89 × 27 × 65 mm (B × H × T) |
Kompatible Fahrzeuge
Jeweils mit Comand Online NTG4.5 oder Audio20 NTG4.5 und 4-Pin-HSD-Stecker am Monitor.
| Modell | Baureihe | Zeitraum |
|---|---|---|
| A-Klasse | W176 | 07/2012 – 08/2015 |
| B-Klasse | W246 | 11/2011 – 10/2014 |
| C-Klasse | W204 | 03/2011 – 10/2014 |
| C-Klasse Coupé | C204 | 06/2011 – ca. 2014 |
| CLA Coupé | C117 | 01/2013 – ca. 09/2014 |
| CLS Coupé | C218 | 06/2011 – ca. 07/2014 |
| E-Klasse Limousine / T-Modell | W212 / S212 | 06/2011 – ca. 10/2014 |
| E-Klasse Coupé | C207 | 06/2011 – ca. 05/2015 |
| G-Klasse | G463 | 07/2012 – 09/2016 |
| GL-Klasse | X166 | 11/2012 – 08/2016 |
| GLA | X156 | 09/2013 – ca. 08/2015 |
| GLK | X204 | ab 01/2011 |
| ML-Klasse | W166 | 11/2011 – 07/2015 |
| SLK | R172 | 03/2011 – ca. 2015 |
| SL | R231 | ca. 2012 – ca. 09/2015 |
- Die Baujahre beziehen sich auf Comand Online. Audio20 NTG4.5 wurde je nach Modell rund ein Jahr später eingeführt.
- Nicht kompatibel mit Fahrzeugen mit Dual-View-Monitor.
- Das Interface speist ausschließlich Video ein. Ton kann über einen vorhandenen Werks-AUX-Eingang, den AUX-Adapter des Werks-Media-Interface oder einen FM-Modulator wiedergegeben werden.
- Die Kamera-Umschaltung bleibt nur aktiv, solange der Rückwärtsgang eingelegt ist. Eine verzögerte Rückschaltung erfordert Zusatzelektronik.
- Hilfslinien und optische PDC-Anzeige sind nur nutzbar, wenn die nötigen Daten vom Fahrzeug-CAN-Bus verfügbar sind.
Häufige Fragen
Passt das RL2-MBN45 in meinen Mercedes?
Das Interface ist für Fahrzeuge mit Comand Online NTG4.5 oder Audio20 NTG4.5 und 4-Pin-HSD-Stecker am Monitor ausgelegt, unter anderem A-, B-, C-, CLA-, CLS-, E-, G-, GL-, GLA-, GLK-, ML-, SLK- und SL-Klasse. Fahrzeuge mit Dual-View-Monitor werden nicht unterstützt. Bei Unsicherheit prüfen wir Ihr Fahrzeug gerne vorab.
Wird auch Ton eingespeist?
Nein, das Interface überträgt ausschließlich Videosignale. Für den Ton kann ein vorhandener Werks-AUX-Eingang, der AUX-Adapter des Werks-Media-Interface oder ein FM-Modulator genutzt werden.
Schaltet das Display beim Rückwärtsgang automatisch auf die Kamera?
Ja, beim Einlegen des Rückwärtsgangs schaltet das Interface automatisch auf den Rückfahrkamera-Eingang um, solange der Rückwärtsgang eingelegt bleibt. Hilfslinien lassen sich je nach Fahrzeug zusätzlich aktivieren.
Bietet Autoradio Bodensee den Einbau an?
Ja, wir bauen das Interface inklusive Rückfahrkamera in unserer Werkstatt in Singen am Bodensee ein. Der Einbau wird separat berechnet, die Kosten richten sich nach Fahrzeug und Aufwand.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.
