Mercedes NTG3/NTG4 Rückfahrkamera Interface Comand APS Audio20/50 – RL4-MBN4

Name: Media Service Hochrhein e.K.
Price range: $$

Art.-Nr. RL4-MBN4

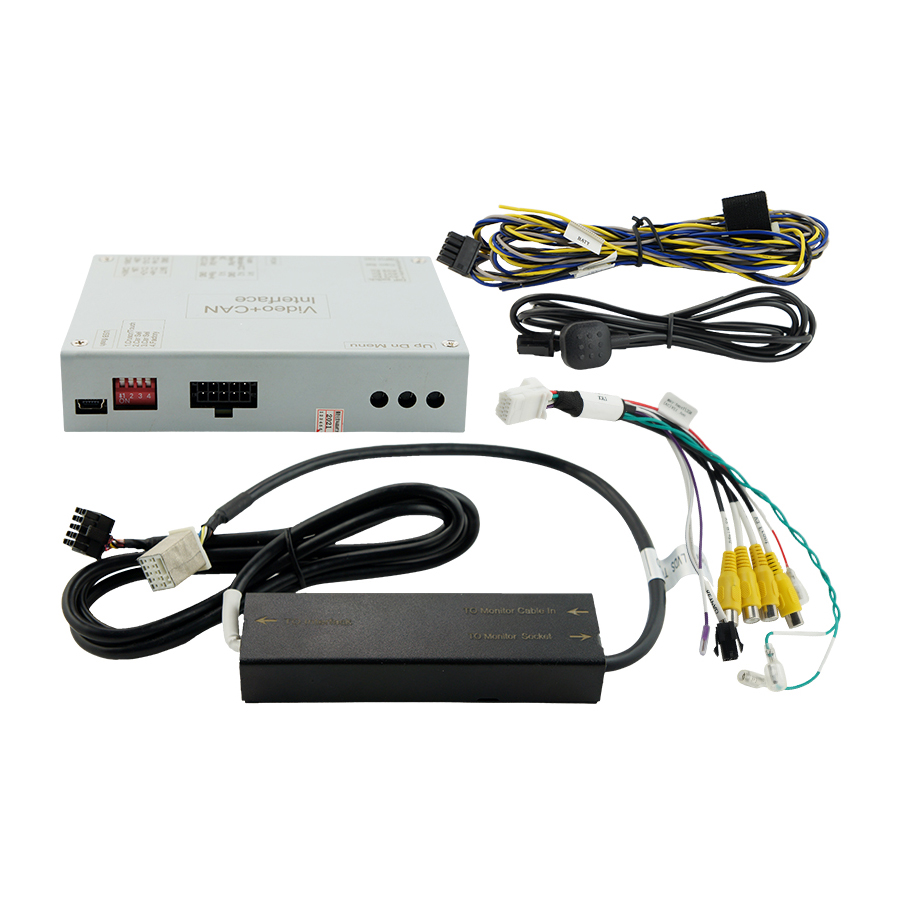

RL4-MBN4 Rückfahrkamera Interface für Mercedes-Benz der Generationen NTG3 und NTG4 (Comand APS, Audio50 APS, Audio20 mit 10-Pin LVDS am Monitor). Ermöglicht das Nachrüsten einer Rückfahrkamera, einer Frontkamera (mit Automatik nach dem Rückwärtsgang) und zweier weiterer NTSC-Videoquellen (z. B. USB-Player, DVB-T2-Tuner) am Werks-Display. Automatische Umschaltung beim Einlegen des Rückwärtsgangs. Hinweis: NTG4.5 (runder 4-Pin HSD LVDS, Becker Map-Pilot) wird nicht unterstützt – dafür RL2-MBN45.

339,00€

inkl. 19 % MwSt.

zzgl. Versandkosten

Lieferzeit: 3-5 Tage

Versand auch in die Schweiz
Einbau in unserer Werkstatt in Singen möglich
Beratung: +49 7731 926877

Kompatibilität

Passt für 16 Fahrzeugmodelle. Ihr Fahrzeug nicht dabei? Kurz anfragen.

Für folgende Systeme

Mercedes Audio 20Mercedes COMAND NTG 4.0

Fahrzeug suchen

Mercedes-Benz16

C-Klasse (W204) Bj.2007-2011 (Vor-MOPF)
CL-Klasse (C216) Bj.2006-2009
CL-Klasse Bj.2006-2009
CLC (CL203) Bj.2008-2011
CLC-Klasse Bj.2008-2011
CLS (C218) Bj.2011 (NTG4.0)
CLS Coupé Bj.2011-2011
E-Klasse (W212) Bj.2009-2011
E-Klasse Bj.2009-2011
E-Klasse Coupé (C207) Bj.2009-2011
E-Klasse Coupé Bj.2009-2011
GLK (X204) Bj.2008-2012 (Vor-MOPF)
S-Klasse (W221) Bj.2005-2009
S-Klasse Bj.2005-2009
SLS AMG (C197) Bj.2010-2014
SLS-Klasse Bj.2010-2014

Beschreibung

Das RL4-MBN4 Rückfahrkamera Interface ermöglicht das Nachrüsten einer Rückfahrkamera, einer Frontkamera (mit Automatik) und zweier weiterer Videoquellen am Werks-Infotainment von Mercedes-Benz der Generationen NTG3 und NTG4 mit Comand APS, Audio50 APS oder Audio20. Anschluss über 10-Pin LVDS am Monitor.

Rückfahrkamera Interface für Mercedes NTG3 / NTG4

Mit dem RL4-MBN4 Rückfahrkamera Interface rüsten Sie Kameras und zusätzliche Bildquellen sauber in das vorhandene Werks-Display Ihres Mercedes nach – ohne Austausch der Head-Unit. Das Interface übernimmt die automatische Umschaltung auf die Rückfahrkamera beim Einlegen des Rückwärtsgangs und steuert optional eine Frontkamera an.

Autoradio Bodensee in Singen berät Sie persönlich zur richtigen Variante für Ihre Generation (NTG3 / NTG4) und übernimmt auf Wunsch den fachgerechten Einbau.

Produktbeschreibung

Das RL4-MBN4 speist eine Rückfahrkamera, eine Frontkamera sowie zwei weitere Video-Quellen (z. B. USB-Player, DVB-T2-Tuner) in das werkseitige Infotainmentsystem ein. Beim Einlegen des Rückwärtsgangs schaltet das Bild automatisch auf den Rückfahrkamera-Eingang; nach dem Auslegen wird für 10 Sekunden automatisch auf die Frontkamera umgeschaltet. Eine zusätzliche manuelle Umschaltung zur Frontkamera ist über einen Taster möglich.

Produktmerkmale

Rückfahrkamera Interface für Werks-Infotainmentsysteme
1× CVBS Rückfahrkamera-Eingang
1× CVBS Frontkamera-Eingang
2× CVBS Video-Eingänge für Nachrüstgeräte (z. B. USB-Player, DVB-T2-Tuner)
Automatische Umschaltung auf den Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
Automatische Frontkamera-Schaltung nach dem Rückwärtsgang für 10 Sekunden
Video-Eingänge NTSC-kompatibel

Anschlüsse

Wichtig: Generation NTG4 vs. NTG4.5 prüfen

– Audio20 NTG4 und Audio50 APS NTG4 wurden teilweise länger verbaut als die in der Kompatibilitätsliste genannten Comand-APS-Daten.

– Audio50 APS mit reiner Pfeilnavigation (Navi-Taste, aber kein PCMCIA an der Head-Unit) ist ein NTG4 – ein „Audio50 APS NTG4.5" existiert nicht. In diesem Fall passt das RL4-MBN4.

– Becker Map-Pilot oder eine Map-Pilot-Vorbereitung gibt es nicht in Kombination mit NTG4 – dieses Zubehör deutet auf NTG4.5 hin. Dann ist der Artikel RL2-MBN45 passend.

– Bei Baujahr bis Ende 2012 bitte vor der Bestellung prüfen, ob am Monitor bzw. an der Head-Unit ein rechteckiger 10-Pin LVDS Bildanschluss vorhanden ist (dann passend). NTG4.5 hat einen runden 4-Pin HSD LVDS Bildanschluss (→ RL2-MBN45).

Einschränkungen

Bereich	Hinweis
Nur Video	Das Interface speist ausschließlich Video-Signale ein. Audio kann über einen evtl. vorhandenen Werks-Audio-AUX-Eingang oder einen FM-Modulator zugeführt werden. Bei Verbindung von 2 AV-Quellen ist für die Audio-Umschaltung optional das Audio-Kabel CAB-FV-AUDIO erhältlich.
Werks-Rückfahrkamera	Automatische Umschaltung auf die Rückfahrkamera nur, solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf die Frontkamera erfolgt automatisch für 10 Sekunden nach dem Auslegen des Rückwärtsgangs. Eine manuelle Umschaltung ist zusätzlich über den Taster möglich.
Video-Eingangssignal	Nur NTSC-Video-Quellen kompatibel.

Technische Daten

Eigenschaft	Wert
Betriebsspannung	12 V DC (7 ~ 25 V)
Ruhestrom	6 mA
Stromaufnahme	170 mA
Video-Eingang	0,7 ~ 1 V
Video-Eingangsformate	NTSC
Betriebstemperatur	−40 °C bis +85 °C
Abmessungen Box (B × H × T)	117 × 26 × 90 mm

Kompatible Fahrzeuge

Die Jahresangaben beziehen sich auf Comand APS. Audio20 / Audio50 NTG4 wurden bis zu einem Jahr länger installiert.

Modell	Baujahr
C-Klasse (W204)	03/2007 – 02/2011
CL-Klasse (C216)	01/2006 – 05/2009
CLC-Klasse (CL203)	ab 09/2008
E-Klasse (W212)	04/2009 – 05/2011
E-Klasse Coupé (W207)	05/2009 – 05/2011
CLS-Coupé (C218)	01/2011 – 05/2011
GLK-Klasse (X204)	09/2008 – ca. 07/2012
S-Klasse (W221)	10/2005 – 05/2009
SLS (C197)	ab 03/2010

Unterstützte Navigation: Comand APS HD NTG3, Comand APS NTG4, Audio20 NTG4, Audio50 APS NTG4 – jeweils mit 10-Pin LVDS Anschluss am Monitor.

Häufige Fragen

Für welche Mercedes-Systeme ist das RL4-MBN4 geeignet?

Für Comand APS HD NTG3, Comand APS NTG4, Audio20 NTG4 und Audio50 APS NTG4 – jeweils mit rechteckigem 10-Pin LVDS Bildanschluss am Monitor.

Wie erkenne ich, ob ich NTG4 oder NTG4.5 habe?

NTG4 hat einen rechteckigen 10-Pin LVDS Bildanschluss – dann passt das RL4-MBN4. NTG4.5 hat einen runden 4-Pin HSD LVDS Anschluss; ein Becker Map-Pilot bzw. dessen Vorbereitung deutet ebenfalls auf NTG4.5 hin – in diesem Fall ist das RL2-MBN45 passend.

Wird auch der Kamera-Ton eingespeist?

Nein. Das Interface speist ausschließlich Video ein. Audio kann über einen Werks-AUX-Eingang oder FM-Modulator zugeführt werden. Bei zwei AV-Quellen ist für die Audio-Umschaltung optional das Kabel CAB-FV-AUDIO erhältlich.

Kann ich neben den Kameras weitere Geräte anschließen?

Ja. Es stehen zwei zusätzliche NTSC-Video-Eingänge zur Verfügung, z. B. für einen USB-Player oder DVB-T2-Tuner.

Bietet Autoradio Bodensee den Einbau an?

Ja – in unserer Werkstatt in Singen am Bodensee. Die Einbaukosten richten sich nach Fahrzeug und Aufwand und nennen wir Ihnen gerne auf Anfrage.

Einbau & Service
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.

Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.

Car-HiFi Einbau Einbau anfragen

Technische Daten

Anschluss	Ausführung
Bildeinspeisung	10-Pin LVDS
Strom und CAN	Offene Kabelenden
Video-Eingänge (2×)	Cinch-Buchsen
Rückfahrkamera-Eingang	Cinch-Buchse
Frontkamera-Eingang	Cinch-Buchse
