Das HDA-A40 Video-Interface ermöglicht die Integration einer Rückfahrkamera, einer Frontkamera mit Automatikfunktion sowie zwei weiterer Videoquellen in das originale Werks-Infotainment des Mercedes Vito W447 (Audio30 und Audio40 von Garmin). Alle Videoeingänge sind CVBS- und AHD-kompatibel – hochauflösende AHD-Kameras bis 1080p werden unterstützt. Die OEM-Optik und Bedienstruktur bleiben vollständig erhalten.

Nachfolger des RL4-A40.

Technische Daten

Betriebsspannung	12V DC (9 – 16V)
Stromaufnahme	ca. 150 mA
Ruhestrom	ca. 1,5 mA
Videoeingangssignal	0,7 – 1V / CVBS & AHD
Signalnormen	NTSC / PAL
AHD-Auflösungen	720p, 960p, 1080p (NTSC 30Hz / PAL 25Hz)
Temperaturbereich	−40°C bis +85°C
Maße Video-Box	117 × 25 × 97 mm (B × H × T)
Maße Tochter-PCB	88 × 5 × 68 mm (B × H × T)

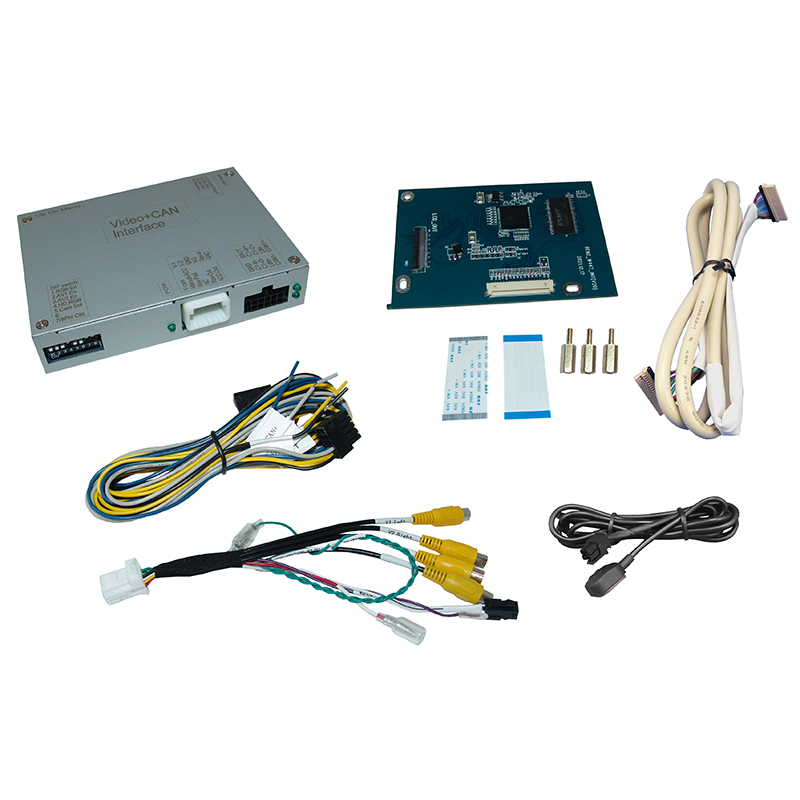

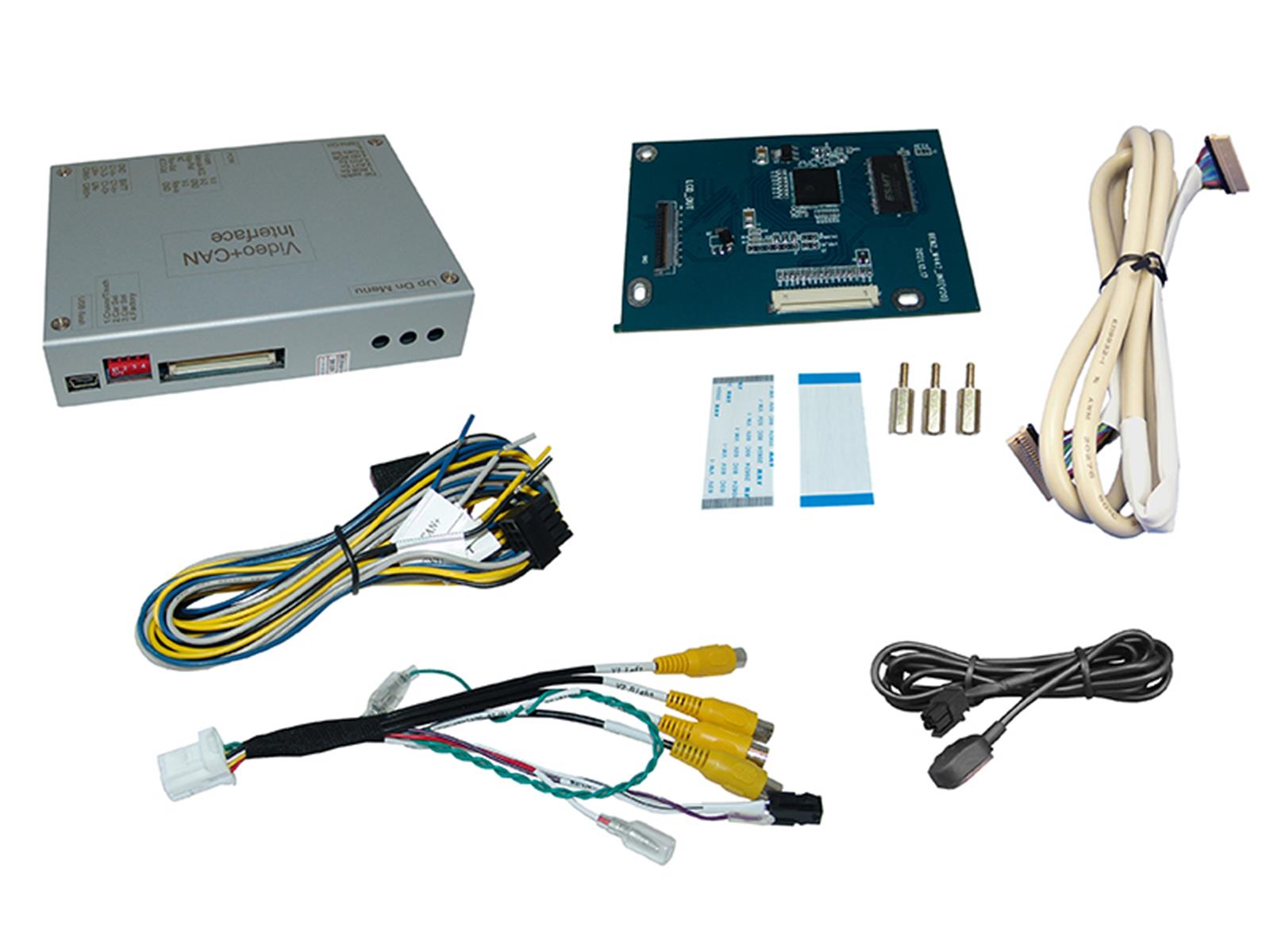

Anschlüsse & Eingänge

Rückfahrkamera	1× Cinch (CVBS/AHD)
Frontkamera	1× Cinch (CVBS/AHD)
Weitere Videoquellen	2× Cinch (CVBS/AHD, z.B. Seitenkamera, DVB-T2, USB-Player)
Bildeinspeisung Monitor	Flachbandkabel
Strom / CAN-Bus	Offene Kabelenden
Trigger-Leitungen	4× offene Kabelenden

Funktionen

Automatische Umschaltung auf den Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs · Frontkamera-Automatik nach Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden (OSD-einstellbar) · Einstellbare Hilfslinien (starr oder beweglich, fahrzeugabhängig) · Bild frei während der Fahrt für eingespeiste Videoquellen · Bedienung über beiliegenden externen Taster oder optional per Fernbedienung HDA-RC.

Kompatibilität

Fahrzeug	Mercedes Vito W447 ab ca. 2019 bis Modelljahr 2023

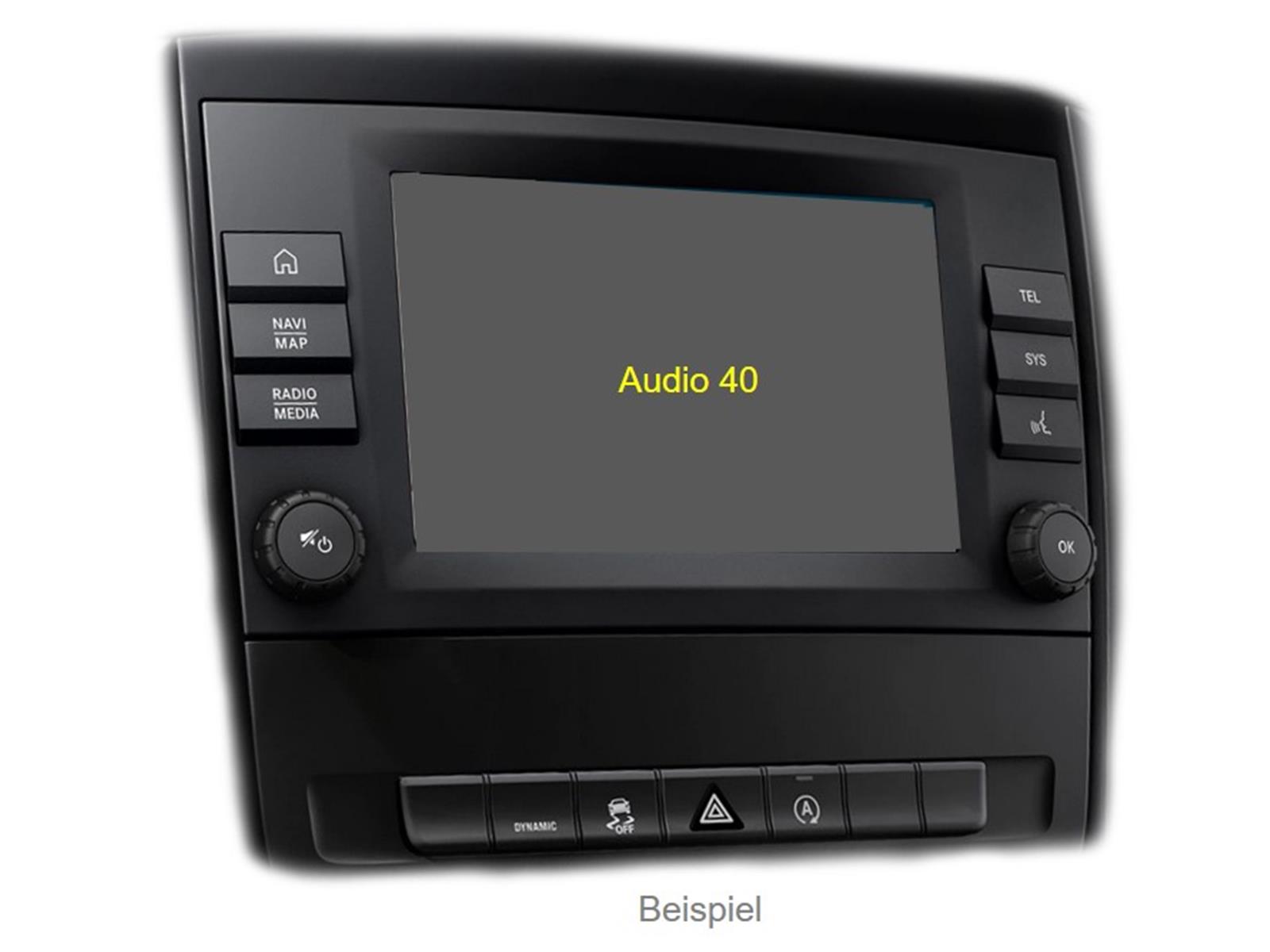

Kompatible Systeme	Audio30 (Garmin) · Audio40 (Garmin)
Nicht kompatibel	Audio40 von Pioneer

Einschränkungen

Kein Audio – das Interface speist ausschließlich Videosignale ein. Für Audioeinspeisung wird ein separater AUX-Eingang oder FM-Modulator benötigt. CAN-Bus-Kompatibilität kann fahrzeugabhängig für einzelne Funktionen eingeschränkt sein; Betrieb mit analogen Schaltsignalen ohne CAN-Bus-Anschluss ist möglich. Das Interface wird in die Monitor-Platine eingebaut – der Monitor muss hierfür geöffnet werden.

Rechtlicher Hinweis: Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. Die Videofunktion für eingespeiste Quellen ist ausschließlich für den Stand oder für Rückfahrkamera-Darstellungen vorgesehen.

Häufige Fragen

Passt das Interface zu meinem Vito?
Kompatibel mit Mercedes Vito W447 ab ca. 2019 bis Modelljahr 2023 mit Audio30 oder Audio40 von Garmin. Nicht geeignet für Audio40 von Pioneer.

Muss der Monitor ausgebaut werden?
Ja – das Interface wird direkt in die Monitor-Platine eingebaut. Der Monitor muss dafür geöffnet werden. Fachkenntnisse sind erforderlich.

Funktioniert das Interface ohne CAN-Bus-Anschluss?
Ja, Betrieb mit analogen Schaltsignalen ist möglich. Einzelne Funktionen wie bewegliche Hilfslinien entfallen dabei.

Kann ich eine Frontkamera anschließen?
Ja. Die Umschaltung erfolgt automatisch nach dem Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden – einstellbar im OSD-Menü.

Werden AHD-Kameras unterstützt?
Ja, alle Eingänge sind CVBS- und AHD-kompatibel. Unterstützte Auflösungen: 720p, 960p und 1080p in NTSC und PAL.

Wird Audio eingespeist?
Nein – das Interface überträgt ausschließlich Videosignale. Für Audio wird ein vorhandener Werks-AUX-Eingang oder ein separater FM-Modulator benötigt.

Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
