Rückfahrkamera Hecktürgriff Audi A4 8K, A5 8T, A6 4G, Q5 8R, VW Tiguan 5N, Touareg 7P, T7, Porsche Cayenne 92A ab 2007 – NavLinkz VSC-E-AU13
169,00€
Fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera für zahlreiche Modelle von Audi, VW, Porsche, Seat und Skoda ab Baujahr 2007 – unter anderem Audi A4 8K, A5 8T, A6 4G, Q3 8U, Q5 8R, Q7 4M, VW Tiguan 5N, Touareg 7P, Passat Variant B6/B7, Sharan 7N, T7 Multivan sowie Porsche Cayenne 92A. Montage durch Tausch des Werksgriffs – kein Bohren, keine sichtbare Aufbaukamera. 1/3-Zoll-CMOS-Sensor mit 720 x 480 Pixel, 170° Diagonalwinkel und abschaltbaren Abstandslinien, Schutzklasse IP68. 10 m Systemkabelsatz mit automotiven Steckverbindungen und Zusatzader zur Signaldurchleitung. Bitte prüfen Sie die exakte Baujahrzuordnung in der Kompatibilitätsliste. Einbau in Singen am Bodensee auf Anfrage.
Beschreibung
Der NavLinkz VSC-E-AU13 ist ein fahrzeugspezifischer Austausch-Hecktüröffnergriff mit integrierter Rückfahrkamera für zahlreiche Modelle von Audi, VW, Porsche, Seat und Skoda ab Baujahr 2007. Die Kamera sitzt unsichtbar im Griff – kein Bohren, keine Aufbaukamera. Mit abschaltbaren Abstandslinien und Schutzklasse IP68.
Kamera im Griff statt Kamera am Stoßfänger

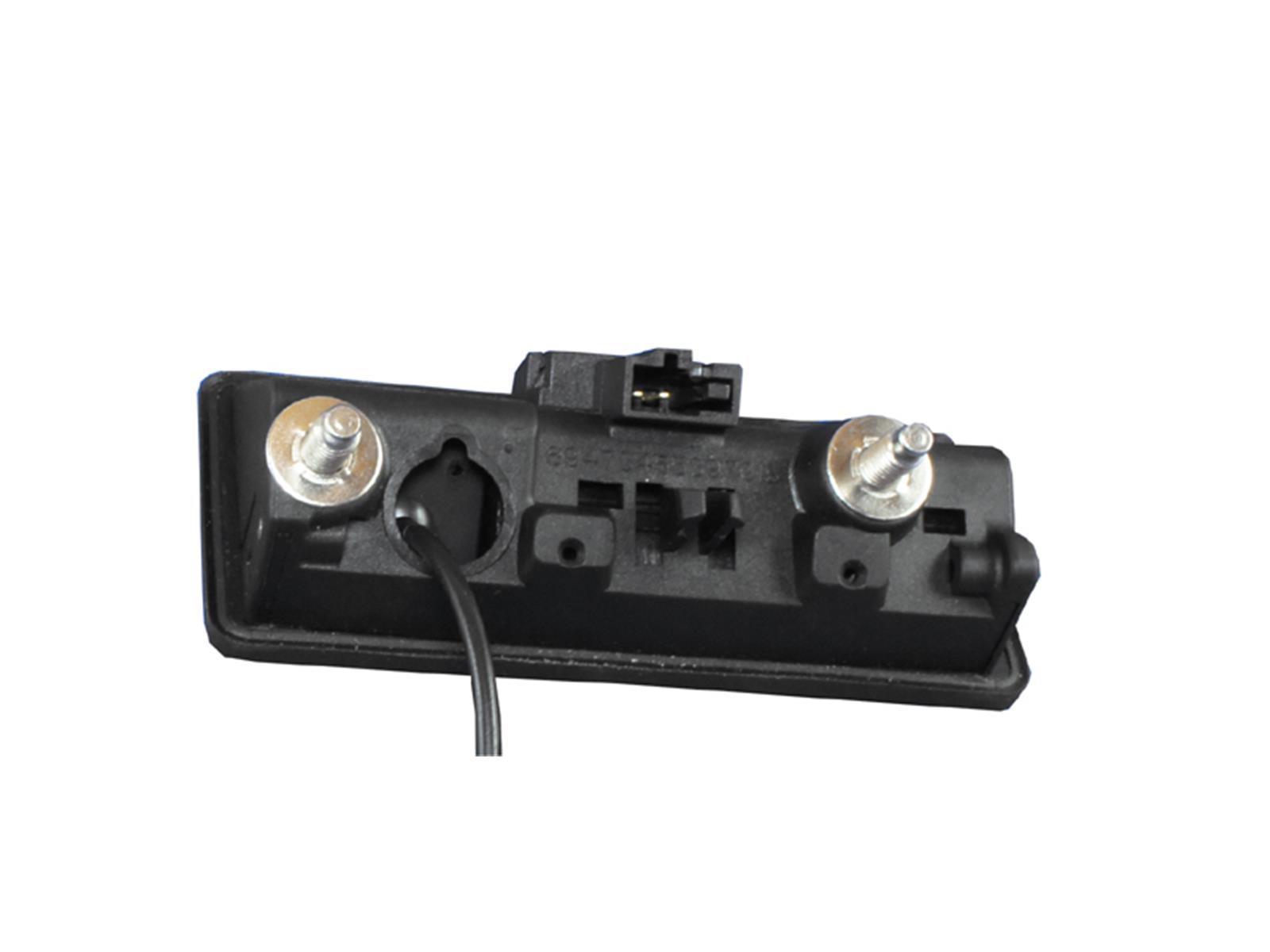

Der VSC-E-AU13 ersetzt den serienmäßigen Hecktüröffnergriff komplett. Von außen bleibt das Fahrzeug unverändert – kein zusätzliches Gehäuse am Stoßfänger, kein Kennzeichenhalter mit Aufsatz, keine gebohrte Blende. Für Leasingfahrzeuge und werterhaltende Nachrüstungen ist das die sauberste Lösung, weil sich der Originalgriff jederzeit zurückbauen lässt.
Der 1/3-Zoll-CMOS-Sensor (PC3089) arbeitet im NTSC-Format mit 720 x 480 Pixel beziehungsweise 700 TV-Linien. Die Lichtempfindlichkeit von 0,4 Lux und die lichtstarke Blende F1.2 sorgen dafür, dass auch bei Dämmerung und schwacher Ausleuchtung durch die Rückfahrleuchten noch ein brauchbares Bild ankommt. Der Diagonalwinkel von 170 Grad bildet die gesamte Fahrzeugbreite samt angrenzendem Bordstein ab.
Die Abstandslinien sind ab Werk eingeschaltet und abschaltbar. Blendet Ihr Werksdisplay über ein Video-Interface bereits eigene, lenkwinkelabhängige Linien ein, schalten Sie die Kameralinien beim Einbau einfach ab. Das Bild ist fest gespiegelt und entspricht damit der gewohnten Rückspiegel-Perspektive.
Produktmerkmale im Überblick
- Austausch des Werks-Hecktürgriffs
- Farbe schwarz
- Kein Bohren, kein Schneiden
- Rückrüstbar auf Original
- 1/3 Zoll CMOS, NTSC (PC3089)
- 720 x 480 Pixel / 700 TV-Linien
- Lichtempfindlichkeit 0,4 Lux
- Blende F1.2
- Diagonal 170°
- Horizontal 130°
- Vertikal 90°
- Bild fest gespiegelt
- Abschaltbar
- Ab Werk eingeschaltet
- Kombinierbar mit Interface-Linien

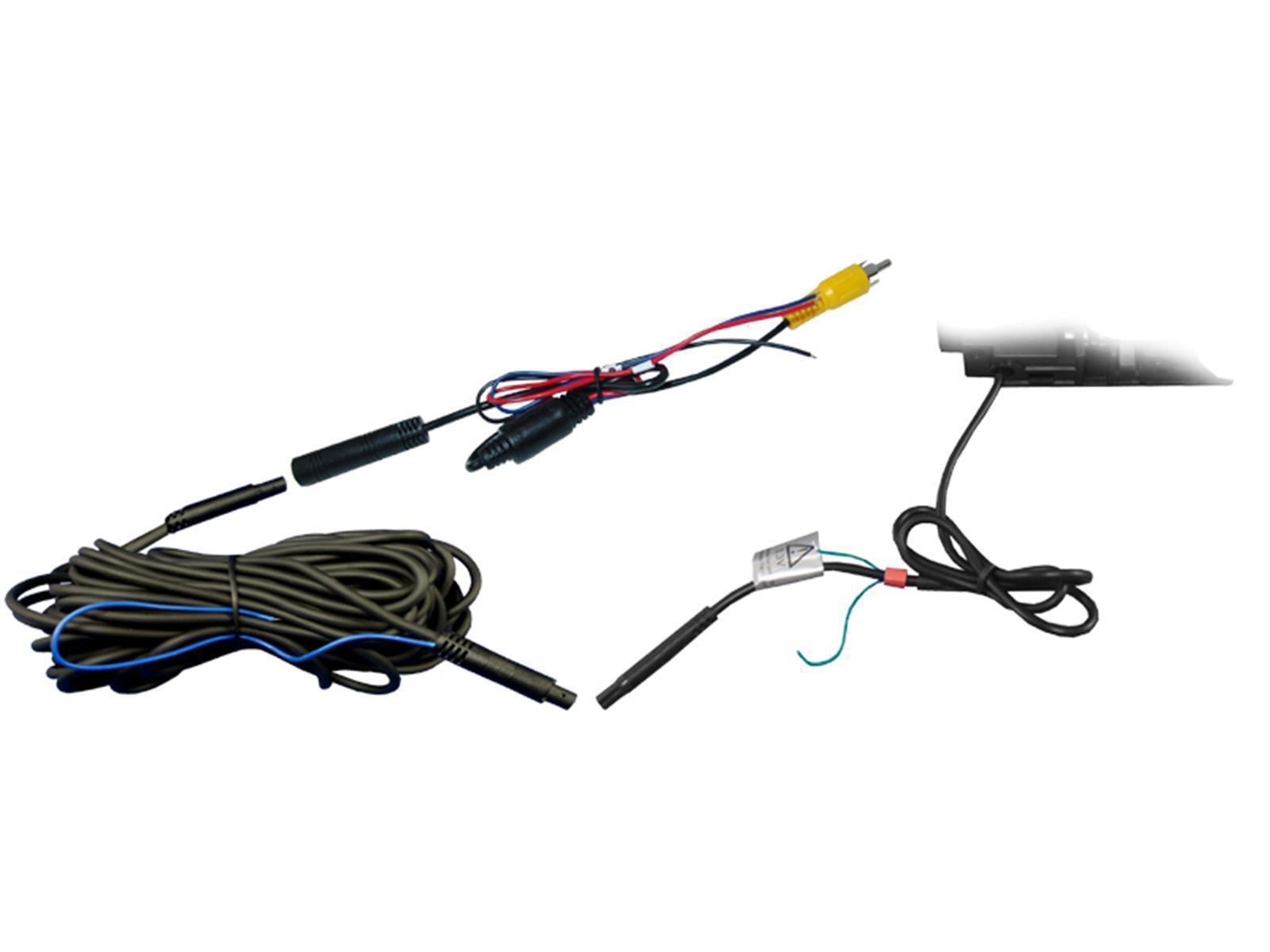

- 1,50 m Kameraleitung auf 4-Pin-BM-Buchse (Ø 5 mm)
- 8,10 m Verlängerung 4-Pin-BM
- 0,40 m Adapter auf Cinch + Stromversorgung
- Zusatzader für Signaldurchleitung
- Schutzklasse IP68
- Betrieb -20 °C bis +70 °C
- Automotive Steckverbindungen
- Schlanke Stecker, leichte Verlegung
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauform | Austausch-Hecktüröffnergriff mit integrierter Kamera, schwarz |
| Sensor | 1/3 Zoll CMOS, NTSC (PC3089) |
| Auflösung | 720 x 480 Pixel (700 TV-Linien) |
| Lichtempfindlichkeit | 0,4 Lux |
| Blende | F1.2 |
| Blickwinkel | 170° diagonal / 130° horizontal / 90° vertikal |
| Bildlage | Gespiegelt (fest) |
| Abstandslinien | Abschaltbar, ab Werk eingeschaltet |
| Schutzklasse | IP68 |
| Betriebsspannung | 12 V DC (6 V – 16 V) |
| Stromaufnahme | 40 mA |
| Leistungsaufnahme | 0,5 W |
| Betriebstemperatur | -20 °C bis +70 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Abmessungen komplett | 111 x 49 x 58 mm (B x H x T) |
| Einbauöffnung | 101 x 42 mm (B x H) |
| Systemkabellänge | 10,00 m gesamt (1,50 m + 8,10 m + 0,40 m) |
Fahrzeugkompatibilität
| Marke | Modell | Baujahr |
|---|---|---|
| Audi | A3 Kombilimousine 3-türig (8V) | 05/2012 – 09/2017 |
| Audi | A3 Sportback 5-türig (8V) | 09/2012 – 02/2020 |
| Audi | A3 Stufenheck 4-türig (8V) | 05/2013 – 02/2020 |
| Audi | A4 Limousine (8K) | 09/2007 – 08/2015 |
| Audi | A4 Avant (8K) | 03/2008 – 08/2015 |
| Audi | A4 Allroad (8K) | 02/2009 – 02/2016 |
| Audi | S4 (8K) | 11/2008 – 06/2015 |
| Audi | RS4 (8K) | 06/2012 – 06/2015 |
| Audi | A5 Coupé (8T) | 06/2007 – 06/2016 |
| Audi | A5 Cabrio (8T) | 03/2009 – 11/2016 |
| Audi | A5 Sportback (8T) | 09/2009 – 10/2016 |
| Audi | S5 Coupé (8T) | 06/2007 – 06/2016 |
| Audi | S5 Sportback (8T) | 11/2009 – 10/2016 |
| Audi | RS5 Coupé (8T) | 04/2010 – 06/2015 |
| Audi | A6 Limousine (4G) | 04/2011 – 05/2018 |
| Audi | A6 Avant (4G) | 04/2011 – 05/2018 |
| Audi | A7 Sportback (4G) | 07/2010 – 02/2018 |
| Audi | Q3 SUV (8U) | 10/2011 – 08/2018 |
| Audi | Q5 SUV (8R) | 08/2008 – 12/2016 |
| Audi | Q7 SUV (4M) | ab 03/2015 |
| Porsche | Cayenne E2 SUV (92A) | 2011 – 2017 |
| Seat | Alhambra 2 (7N) | 10/2010 – 06/2015 |
| Seat | Alhambra 2 Facelift (7N) | ab 07/2015 |
| Skoda | Yeti (5L) | 04.11.2013 – 02.11.2014 |
| Volkswagen | Caddy 4 (SA) mit Heckklappe | 06/2015 – 02/2017 |
| Volkswagen | Golf 6 Plus (1KP) | 28.05.2012 – 01/2014 |
| Volkswagen | Golf 6 Variant (5K) | 01.07.2012 – 04/2013 |
| Volkswagen | Jetta 6 (5C) | 01/2011 – 04/2018 |
| Volkswagen | Passat Variant (3C-B6) | 2008 – 07/2010 |
| Volkswagen | Passat Variant (3C-B7) | 08/2010 – 10/2014 |
| Volkswagen | Sharan 2 (7N) | 09/2010 – 06/2015 |
| Volkswagen | Sharan 2 Facelift (7N) | ab 07/2015 |
| Volkswagen | Tiguan (5N) | 08/2007 – 01/2016 |
| Volkswagen | Touareg 2 (7P) | 02/2010 – 03/2018 |
| Volkswagen | Touran Facelift (1T) | 05/2010 – 05/2015 |
| Volkswagen | T7 Multivan (ST) mit Heckklappe | ab 10/2021 |
| Volkswagen | T7 California (ST) mit Heckklappe | ab 10/2023 |
Nur mit Heckklappe: Beim VW Caddy 4 und beim T7 Multivan/California ist der Griff ausschließlich für Fahrzeuge mit Heckklappe vorgesehen, nicht für Ausführungen mit Flügeltüren.
Baujahr exakt prüfen: Mehrere Modelle haben sehr enge Zeitfenster (z. B. Golf 6 Variant 5K nur 01.07.2012 – 04/2013, Skoda Yeti 5L nur 04.11.2013 – 02.11.2014). Bitte gleichen Sie das Erstzulassungsdatum genau mit der Tabelle ab.
Maße prüfen: Gesamtmaß 111 x 49 x 58 mm, Einbauöffnung 101 x 42 mm. Bitte vergleichen Sie Größenangaben und Befestigungspunkte vor dem Kauf mit Ihrem Fahrzeug.
Nicht im Lieferumfang: Monitor beziehungsweise Radio oder Interface mit Kameraeingang. Fahrzeuge mit Werksdisplay benötigen zusätzlich ein passendes Video-Interface.
Häufige Fragen
Für welche Fahrzeuge passt der VSC-E-AU13?
Der Griff passt für zahlreiche Modelle von Audi, VW, Porsche, Seat und Skoda ab Baujahr 2007, unter anderem Audi A4 8K, A5 8T, A6 4G, Q3 8U, Q5 8R und Q7 4M, VW Tiguan 5N, Touareg 7P, Passat Variant B6 und B7, Sharan 7N und T7 Multivan sowie Porsche Cayenne 92A. Da mehrere Modelle sehr enge Baujahrfenster haben, gleichen Sie das Erstzulassungsdatum bitte genau mit der Kompatibilitätstabelle ab.
Passt der Griff auch in den VW T7 Transporter oder Caravelle?
Nein. Geeignet sind ausschließlich T7 Multivan ab 10/2021 und T7 California ab 10/2023, jeweils in der Ausführung mit Heckklappe. Für T7 Transporter und Caravelle der Baureihe ab 2025 ist der Griff nicht vorgesehen.
Muss für den Einbau gebohrt oder geschnitten werden?
Nein. Der Werks-Hecktürgriff wird komplett gegen den Kameragriff getauscht, die Karosserie bleibt unverändert. Verlegt wird lediglich der 10 Meter lange Systemkabelsatz mit automotiven Steckverbindungen. Der Rückbau auf den Originalgriff ist jederzeit möglich.
Brauche ich zusätzlich ein Interface oder einen Monitor?
Die Kamera liefert ein analoges NTSC-Signal über Cinch. Hat Ihr Fahrzeug ein Werksdisplay, wird zusätzlich ein passendes Video-Interface benötigt, damit das Bild auf dem Serienbildschirm erscheint. Welches Interface das richtige ist, hängt vom verbauten MIB-, MMI- oder RNS-System ab – sprechen Sie uns vor der Bestellung an.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
