Rückfahrkamera- & Frontkamera-Interface NAC RCC IVI – Opel, Peugeot, Citroën, Fiat, Jeep, Toyota – AMPIRE HDA-NAC12
399,00€
Rückfahrkamera- & Frontkamera-Interface mit Automatik plus 2 weitere Video-Eingänge. Alle Eingänge CVBS- und AHD-fähig (bis 1080p). Passend für Alfa Romeo, Citroën, DS, Fiat, Jeep, Opel, Peugeot und Toyota mit NAC, RCC oder IVI (7, 8, 9, 10,25 oder 12,3 Zoll Monitor). Videoeinspeiser für das Werks-Infotainment – nicht kompatibel mit PSA All-in-One von Bosch (10,25 Zoll).
Beschreibung

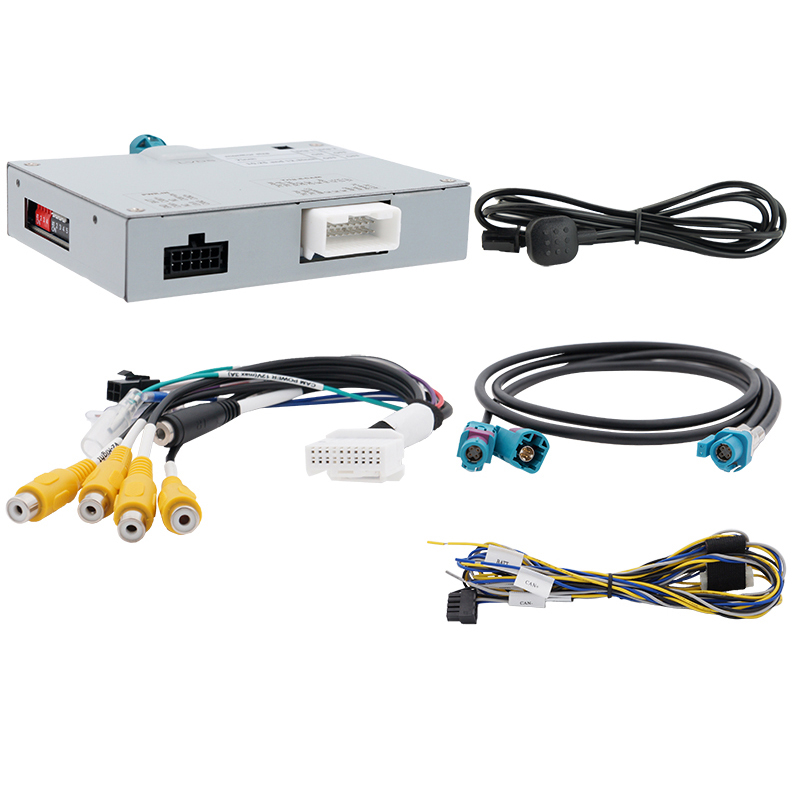

Das AMPIRE HDA-NAC12 ist ein Kamera-Interface für NAC, RCC und IVI Infotainment-Systeme der Stellantis-Gruppe. Es speist eine Rückfahrkamera, eine Frontkamera mit Automatik sowie zwei weitere Video-Quellen direkt in das Werks-Display ein – alle Eingänge CVBS- und AHD-fähig. Passend für Alfa Romeo, Citroën, DS, Fiat, Jeep, Opel, Peugeot und Toyota.
Vier Video-Quellen am Werks-Infotainment
Der Videoeinspeiser HDA-NAC12 erweitert das originale Radio- bzw. Navigationssystem um vollwertige Kamera-Funktionen, ohne das Werks-Display zu ersetzen. Im Rückwärtsgang schaltet das Interface automatisch auf die Rückfahrkamera, nach dem Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden auf die Frontkamera. Zwei zusätzliche Eingänge stehen für Seitenkameras oder weitere Nachrüstgeräte wie USB-Player oder DVB-T2-Tuner bereit.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Typ | Video-Interface / Kamera-Einspeiser für Werks-Infotainment |
| Video-Eingänge | 1× Rückfahrkamera, 1× Frontkamera, 2× frei (Seitenkamera, USB, DVB-T2 …) |
| Signalarten | CVBS / AHD, jeweils NTSC und PAL |
| AHD-Auflösungen | 720p / 960p / 1080p (NTSC 30 Hz, PAL 25 Hz) |

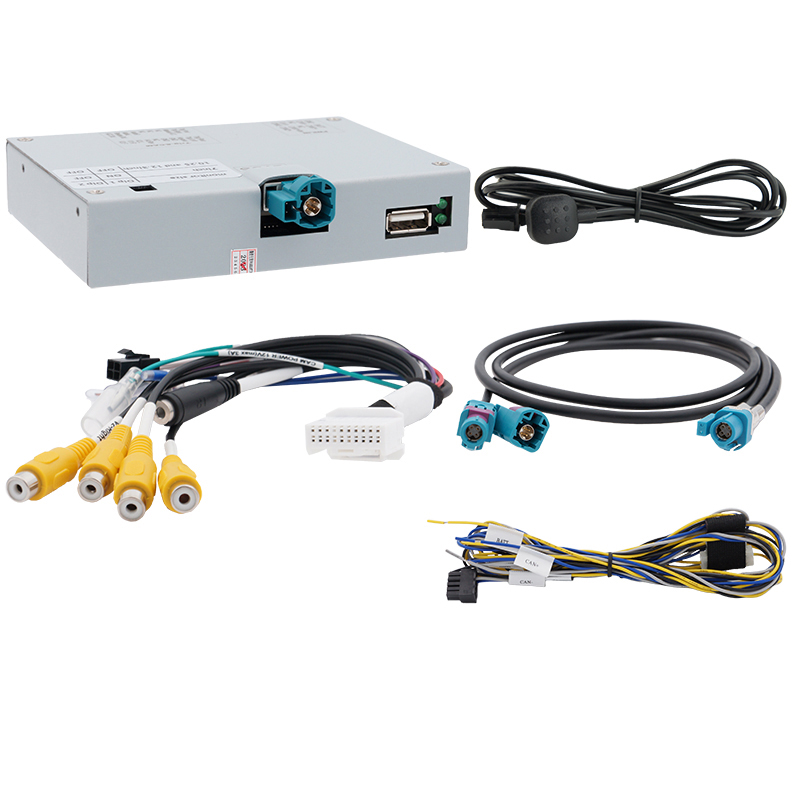

| Anschlüsse | Bildeinspeisung 4-Pin HSD, Kameras Cinch, Strom/CAN & Trigger offene Kabelenden |
| Betriebsspannung | 12 V DC (9–16 V) |
| Ruhestrom | ca. 3,4 mA |
| Stromaufnahme | 250 mA |
| Temperaturbereich | -40 °C bis +85 °C |
| Abmessungen Video-Box | 115 × 25 × 109 mm (B × H × T) |

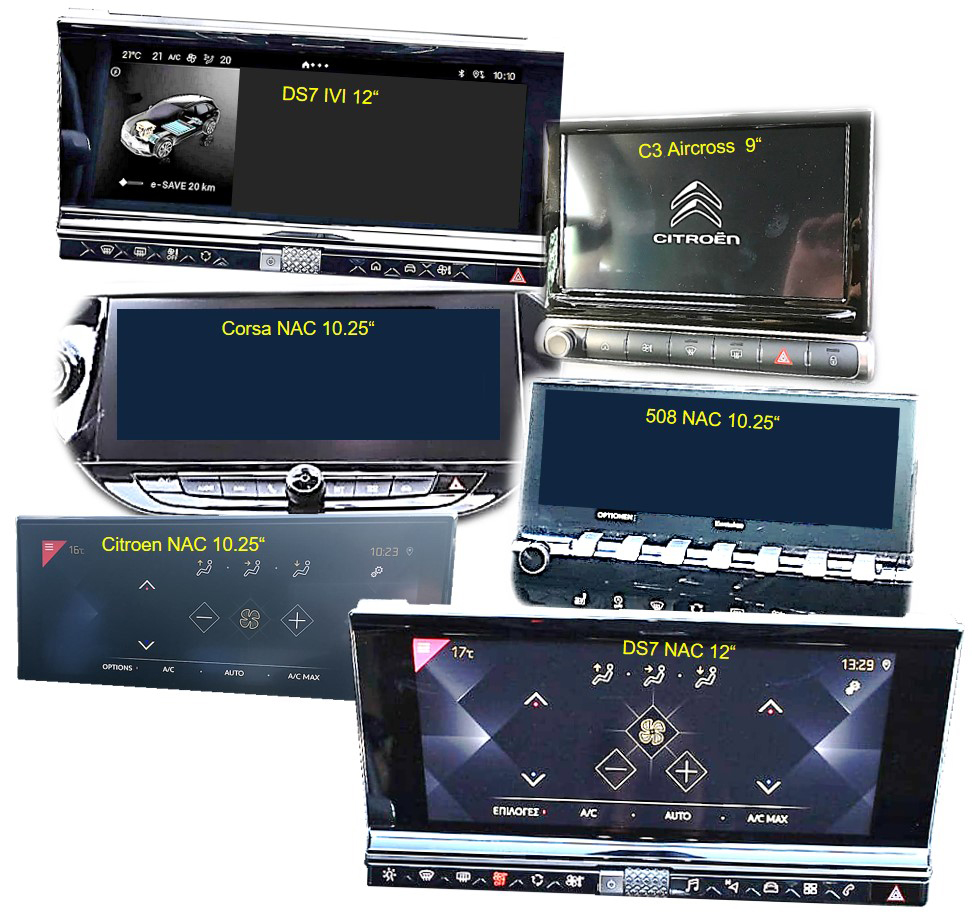

Kompatible Fahrzeuge
| Hersteller | Modelle (Auswahl) | System / Monitor |
|---|---|---|
| Alfa Romeo | Junior (966) ab 04/2020 | Connect / Connect NAV (Harman) 10,25″ + Silver-Box Head-Unit |
| Citroën / DS | Berlingo, C3, C3 Aircross, C4 / C4 X, C4 Cactus, C4 Picasso / SpaceTourer, C5 Aircross, C5 X, Jumpy / Dispatch, DS3 Crossback, DS4, DS7, DS9 | NAC / RCC 7″ / 8″ (Continental, Bosch) bzw. IVI Mid/High, NAC Low/High 9″ / 10,25″ / 12,3″ + Silver-Box |
| Fiat | Doblo3, Scudo3, Ulysse3 (inkl. Facelift) | RCC 7″ bzw. IVI / NAC 10,25″ / 12,3″ + Silver-Box |
| Fiat | 600e ab 09/2023, 600 ab 01/2024 | Uconnect IVI High / Mid2 10,25″ ultrawide – ohne CAN-Bus, externe Signale nötig |
| Jeep | Avenger ab MJ 2023 | Uconnect IVI 10,25″ ultrawide – ohne CAN-Bus, externe Signale nötig |
| Opel | Astra L, Combo E, Corsa F, Crossland X, Grandland (X), Mokka B, Vivaro C, Zafira Life | Navi 5.0 IntelliLink / RCC / Multimedia Navi Pro 7″ / 8″ bzw. IVI / NAC 10,25″ + Silver-Box |
| Peugeot | 208, 2008, 308, 3008, 408, 508, 5008, Expert, Partner, Rifter, Traveller | NAC / RCC 7″ / 8″ bzw. IVI Mid/High, NAC Low/High 10,25″ / 12,3″ + Silver-Box |
| Toyota | ProAce II, ProAce City, ProAce Verso | RCC 7″ bzw. IVI Mid/High (Bosch, Harman) 10,25″ + Silver-Box (ab MJ 2024) |
Die genauen Bauzeiträume variieren je Modell. Wir prüfen die Kompatibilität gerne anhand Ihrer Fahrzeug-Daten – ein Anruf oder eine Nachricht genügt.
- Nicht kompatibel mit dem PSA All-in-One (AIO) Radio/Nav von Bosch mit 10,25-Zoll-Monitor.
- Bei der Continental High-Version ist ggf. zusätzlich das Kabel CAB-HSD-MF026 erforderlich, wenn die Doppel-HSD-Buchse nicht trennbar ist.
- Nur Video: Das Interface speist keine Audio-Signale ein. Für Ton ist ein Werks-AUX-Eingang oder optionales Zubehör (z. B. FM-Modulator) nötig.
- Bei Fiat 600/600e und Jeep Avenger erfolgt der Betrieb ohne CAN-Bus – ein externes 12-V-Analog-Signal für ACC und Rückwärtsgang ist erforderlich.
Häufige Fragen
Welche Kameras kann ich an das HDA-NAC12 anschließen?
Sie können eine Rückfahrkamera, eine Frontkamera (mit automatischer Umschaltung) sowie zwei weitere Video-Quellen anschließen – zum Beispiel Seitenkameras, einen USB-Player oder einen DVB-T2-Tuner. Alle vier Eingänge sind CVBS- und AHD-kompatibel.
Unterstützt das Interface auch AHD-Kameras?
Ja. Alle Video-Eingänge sind sowohl CVBS- als auch AHD-fähig und unterstützen AHD-Auflösungen bis 1080p (NTSC und PAL). So lassen sich ältere Analog-Kameras ebenso wie moderne HD-Kameras betreiben.
Woher weiß ich, ob das HDA-NAC12 zu meinem Fahrzeug passt?
Das Interface passt an NAC-, RCC- und IVI-Systeme mit separater Silver-Box Head-Unit (7, 8, 9, 10,25 oder 12,3 Zoll). Nicht kompatibel ist es mit dem PSA All-in-One Radio/Nav von Bosch mit 10,25-Zoll-Monitor. Bei Unsicherheit prüfen wir die Kompatibilität gern vorab für Sie.
Speist das Interface auch Audio-Signale ein?
Nein, das HDA-NAC12 ist ein reines Video-Interface. Für Audio nutzen Sie einen vorhandenen Werks-AUX-Eingang oder optionales Zubehör wie einen FM-Modulator.
Wird zusätzlich das Kabel CAB-HSD-MF026 benötigt?
Bei Fahrzeugen mit Continental High-Version kann das optionale Kabel CAB-HSD-MF026 erforderlich sein, wenn die doppelte HSD-Buchse des Fahrzeugkabelbaums nicht trennbar ist. Sprechen Sie uns bei Fragen einfach an.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
