2-DIN Einbauset Ford Transit Custom 2012-2016 Phoenixsilber mit Lenkradadapter, Schalterleiste und Antennenadapter passiv – ACV 621114-26-7

Name: Media Service Hochrhein e.K.
Price range: $$

Art.-Nr. 621114-26-7

Ford Transit Custom (FAC/FDA) 08/2012-06/2016, Ford Tourneo Custom (FAC/FAD) 08/2012-06/2016 – Euro 5, Werksradio mit Display

239,00€

inkl. 19 % MwSt.

zzgl. Versandkosten

Lieferzeit: 2-4 Tage

Versand auch in die Schweiz
Einbau in unserer Werkstatt in Singen möglich
Beratung: +49 7731 926877

Kompatibilität

Passt für 2 Fahrzeugmodelle. Ihr Fahrzeug nicht dabei? Kurz anfragen.

Ford2

Tourneo Custom Bj.2012-2023
Transit Custom Bj.2012-2023

Beschreibung

Das ACV 2-DIN Einbauset für Ford Transit Custom und Tourneo Custom (08/2012–06/2016, Euro 5) enthält Blende in Phoenixsilber, Lenkradadapter mit Anbindung an das Werksdisplay, Warnblink- und Zentralverriegelungsschalter sowie einen Antennenadapter passiv.

Einsatzzweck

Im Transit Custom sitzen Warnblinker und Zentralverriegelung in der Radioblende, Fahrzeugeinstellungen laufen über das Werksdisplay. Das Set übernimmt beides: Die Schalter werden in die neue Blende übernommen, der Lenkradadapter erhält Lenkradtasten, Einparkhilfe hinten, Warntöne und Fahrzeugeinstellungen.

Der passive Antennenadapter verbindet die Werksantenne ohne Speisespannung mit dem Radio. Für Fahrzeuge mit gespeister Antenne gibt es die Variante mit 12 V Phantomspeisung (Art. 621114-26-4).

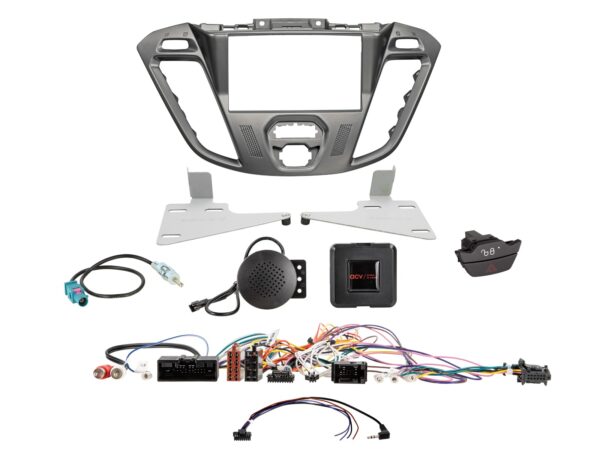

Lieferumfang

Radioblende

2-DIN Radioblende Ford Custom, Phoenixsilber (Art. 381114-26-1)
Ford Warnblinkschalter / Zentralverriegelungsschalter (Art. 261114-02-0)

Lenkradadapter

Lenkradfernbedienungsadapter Ford diverse Fahrzeuge 24 Pin / Display Multilead (Art. 42xfo008-0)

Antennenadapter

Antennenadapter Fakra Z(m) > DIN(m) passiv (Art. 1524-01-0)

Funktionen

Lenkradfernbedienung
Einparkhilfe hinten (PDC) und Warntöne
Fahrzeugeinstellungen über das Werksdisplay
Werks-AUX-Eingang als Cinch(m) rot/weiß weiter nutzbar
Bereitgestellte Signale: Zündung +12 V Klemme 15 (rot), Beleuchtung +12 V Klemme 58 (orange), Rückfahrsignal +12 V (lila/weiß), Geschwindigkeitssignal (rosa), Handbremssignal Masse (grün)

Passende Fahrzeuge

Fahrzeug	Bauzeitraum
Ford Transit Custom (FAC/FDA)	08/2012 – 06/2016
Ford Tourneo Custom (FAC/FAD)	08/2012 – 06/2016

Angaben laut Hersteller. Maßgeblich sind Bauzeitraum, Werksradio und Ausstattung Ihres Fahrzeugs.

Voraussetzungen

Fahrzeug mit Abgasnorm Euro 5
Lenkrad mit OK- und/oder Sprachtaste
Werksradio mit Display und CD-Laufwerk unter dem Monitor
Nicht für Fahrzeuge mit 7-Zoll-Touchscreen ab Werk

Optionales Zubehör

Ablagefach für 2-DIN-Radioblenden, kurze Version (Art. 271000-10)
Ablagefach INBAY® für 2-DIN-Blenden, schraubbar, 5 W (Art. 241000-10-1)
Je nach Werksradio: Ford Airbag-Kontrollleuchte (Art. 261114-03)
Je nach Werksradio: Ford Kartenhalter (Art. 261114-04)

Technische Hinweise

SYNC-Funktionen und Bluetooth vor der Montage deaktivieren. Mit der Bluetooth-Funktion wird auch der SYNC-Notruf deaktiviert.
Fahrzeugeinstellungen über das Display: Nachrüstradio ausschalten, Sprachtaste maximal 2 Sekunden drücken, Einstellungen wie in der Bedienungsanleitung beschrieben vornehmen. Bei Fehlfunktionen nach CAN-Bus-Ruhe erneut einstellen.
Belastbarkeit der Ausgänge: max. 250 mA. Bei höherem Strombedarf ein Relais zwischenschalten (Spulenwiderstand min. 75 Ohm bei einem Relais, min. 150 Ohm bei zwei Relais).
Dipschalter-Einstellung für den Radiohersteller laut Bedienungsanleitung des Lenkradadapters vornehmen.

Wichtige Hinweise:

SYNC-Funktionen werden nicht unterstützt.
Bei Fahrzeugen mit Werksnavigation ist die Interfacefunktion teilweise nicht kompatibel.
Fahrzeuge mit kleinem Display und zwei Einstelltasten rechts: Datumseinstellung nicht unterstützt.
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in einzelnen Funktionen inkompatibel sein.
Vergleichen Sie vor dem Einbau Bauzeitraum, Werksradio und Ausstattung Ihres Fahrzeugs mit der Fahrzeugliste und den Hinweisen.

Häufige Fragen

Was ist im Einbauset enthalten?

Radioblende, Warnblink- und Zentralverriegelungsschalter, Lenkradadapter und Antennenadapter – die genauen Teile mit Artikelnummern stehen im Lieferumfang. Das Radio selbst ist nicht enthalten.

Welches Radio passt?

Ein handelsübliches 2-DIN-Radio mit Eingang für Lenkradfernbedienung, zum Beispiel ein Moniceiver mit Apple CarPlay und Android Auto.

Welche Variante brauche ich – 12 V Phantom oder passiv?

Das hängt von der Antennenversorgung Ihres Transit Custom ab. Braucht die Werksantenne eine Speisespannung, ist die Variante mit 12 V Phantomspeisung (Art. 621114-26-4) richtig, sonst die passive Variante (Art. 621114-26-7). Wir prüfen das gern beim Einbau.

Bauen Sie das Radio mit dem Set auch ein?

Ja, wir bauen Radio und Einbauset in unserer Werkstatt in Singen am Bodensee ein und stellen die Lenkradtasten ein. Der Einbau wird separat berechnet, die Kosten richten sich nach Fahrzeug und Aufwand.

Einbau & Service
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.

Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.

Car-HiFi Einbau Einbau anfragen

Technische Daten

Merkmal	Wert
Bauform	2-DIN Einbauset
Farbe Blende	Phoenixsilber
Einbauausschnitt Display	172 × 98,5 mm
Signalart	CAN-Bus
Fahrzeuganschluss	24 Pin Ford Stecker
Lenkradfernbedienung	3,5 mm Klinke / loses Kabel
Display	AMP-Displaystecker > Werksdisplay, Werks-Displaystecker > Interface
AUX	Werks-AUX > Cinch(m) rot/weiß
Antenne	Werksantenne Fakra(m) > DIN(m)
Hersteller	ACV
Artikelnummer	621114-26-7
