AMPIRE KAX505 – Nummernschild-Rückfahrkamera AHD 1080P/CVBS, 150°, IP69
119,00€
Rückfahrkamera im Kennzeichenhalter für deutsche EU-Kennzeichen (520 × 110 mm). AHD 1080P oder CVBS, Kamerakopf bis 20° vertikal verstellbar, Hilfslinien abschaltbar, IP69, 12/24 V. Montage ohne Bohren in der Karosserie. Inkl. 8 m Kabel und Netzteil.
Beschreibung
Die AMPIRE KAX505 ist eine hochauflösende Rückfahrkamera, integriert in einen robusten Kennzeichenhalter für deutsche EU-Kennzeichen. Sie wird einfach hinter dem Nummernschild montiert – ohne zusätzliche Bohrung für die Kamera. Umschaltbar zwischen AHD 1080P und CVBS, IP69 wasserdicht, für 12- und 24-V-Fahrzeuge.
Produktbeschreibung

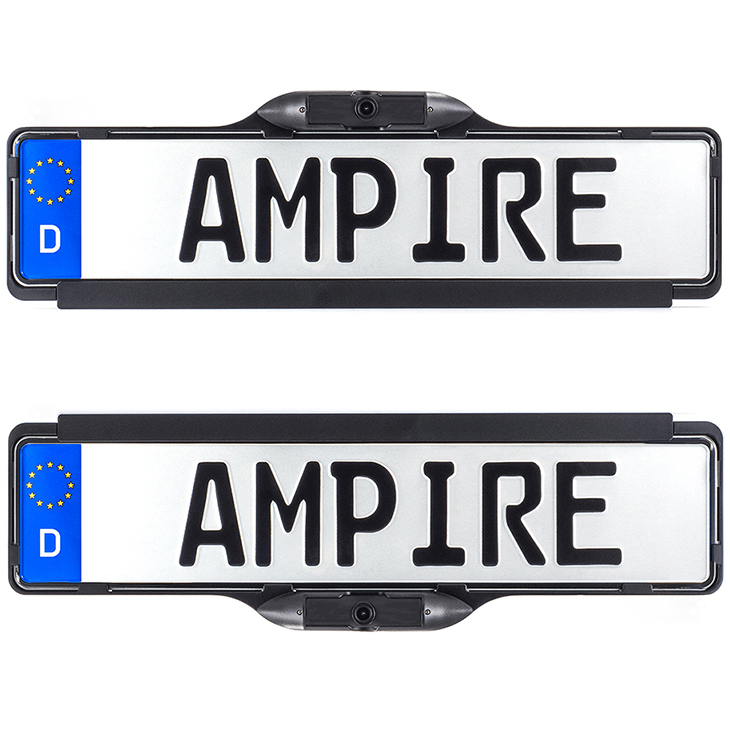

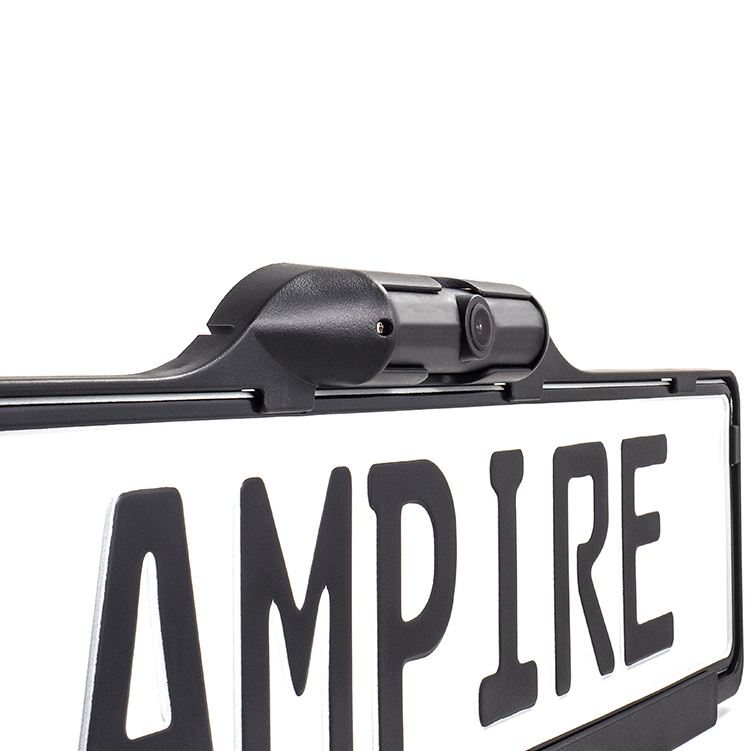

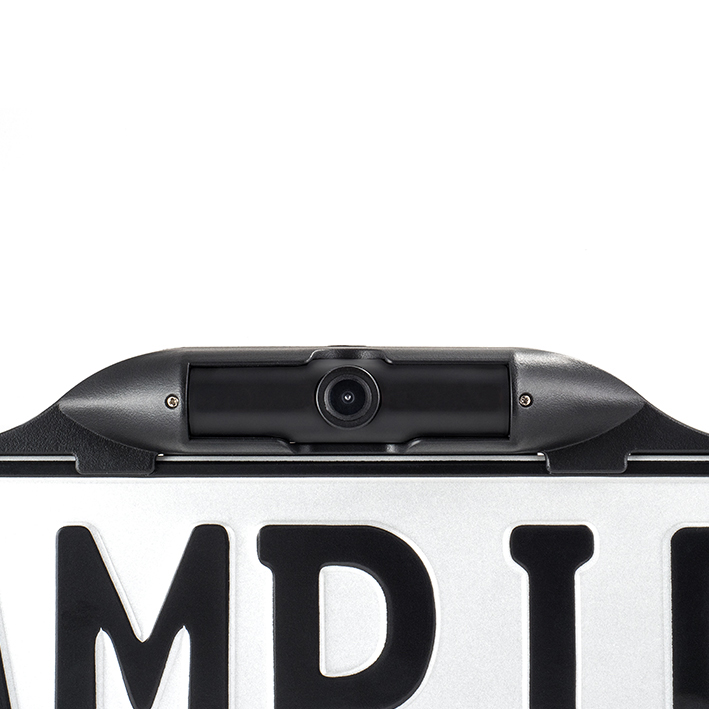

Die Nummernschild-Kamera ist die einfachste Art, eine Rückfahrkamera mittig am Heck zu platzieren. Der Halter ersetzt den bisherigen Kennzeichenhalter, die Kamera sitzt mittig über dem Kennzeichen. Der Kamerakopf ist bis zu 20° vertikal verstellbar und lässt sich so an die Neigung des Hecks anpassen.
Ab Werk liefert die KAX505 ein AHD-Signal in 1080P mit 1920 × 1080 Pixeln. Für Monitore oder Radios mit reinem CVBS-Eingang wird sie auf CVBS umgestellt. Der Sensor mit 3D-Rauschunterdrückung kommt mit 0,005 Lux Mindestbeleuchtung aus. Das Bild ist für die Heckmontage gespiegelt, die Hilfslinien sind eingeschaltet und lassen sich über eine Kabelschlaufe abschalten.
Wichtig: Der Halter ist für deutsche EU-Kennzeichen im Format 520 × 110 mm entwickelt. Kennzeichen aus Österreich sind 10 mm höher und passen nicht.
Ausstattung im Überblick
- Für deutsche EU-Kennzeichen 520 × 110 mm
- Mittige Kameraposition am Heck
- Bis 20° vertikal einstellbar
- Anpassung an die Heckneigung
- 1920 × 1080 Pixel (CVBS 950 × 640)
- Auf CVBS umschaltbar
- AHD: 127° horizontal, 145° diagonal
- CVBS: 122° horizontal, 140° diagonal
- Ab Werk eingeschaltet
- Per Kabelschlaufe abschaltbar
- Max. 75 mA
- IP69 wasserdicht
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer / EAN | KAX505 / 4260052645161 |
| Videostandard | AHD 1080P oder CVBS |
| Bildsensor | FH8536H + GC2399, 1/2,7″ |
| Auflösung | AHD 1920 × 1080 Pixel / CVBS 950 × 640 Pixel |
| Sichtwinkel AHD | 127° horizontal / 85° vertikal / 145° diagonal |
| Sichtwinkel CVBS | 122° horizontal / 80° vertikal / 140° diagonal |
| Mindestbeleuchtung | 0,005 Lux |
| Signal-Rauschabstand | > 50 dB |
| Bildwiedergabe | Horizontal gespiegelt |
| Hilfslinien | Eingeschaltet, abschaltbar per Kabelschlaufe |

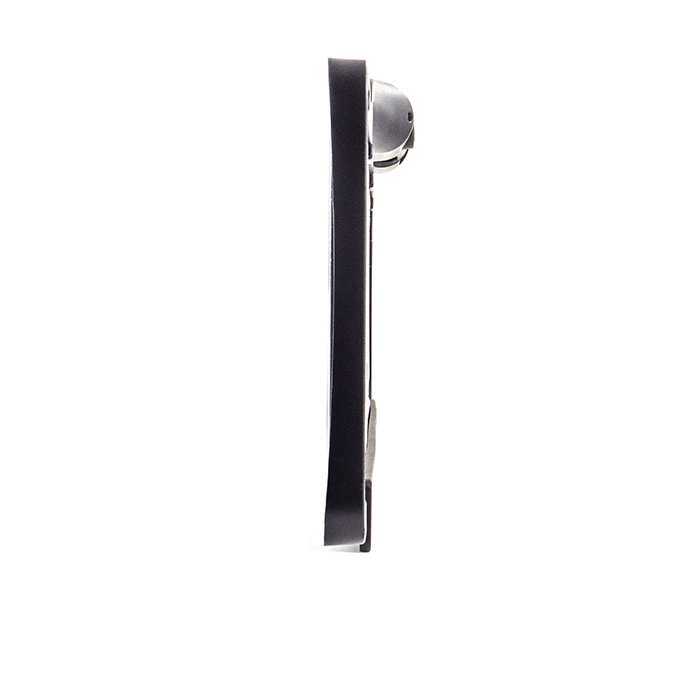

| Kamerakopf | Bis 20° vertikal einstellbar |
| Schutzklasse | IP69 |
| Betriebsspannung | 12/24 V DC |
| Stromaufnahme | max. 75 mA |
| Betriebstemperatur | -20 °C bis +70 °C |
| Kennzeichenformat | Deutsches EU-Kennzeichen 520 × 110 mm |
| Kabel | 8 m mit blauen 4-pol. Mini-DIN-Steckern |
| E-Prüfzeichen | E9*10R06/00*22328*00 |
| Farbe | Schwarz |
Einsatzbereiche
| Fahrzeug | Einsatz |
|---|---|
| Pkw / SUV | Rückfahrkamera ohne Bohrung in Heckklappe oder Stoßfänger |
| Transporter / Kastenwagen | Mittige Kamera über dem Kennzeichen |
| Wohnmobil | Rückfahrkamera am Heckkennzeichen |
| Lkw / Bus | 24-V-Bordnetz ohne Spannungswandler |

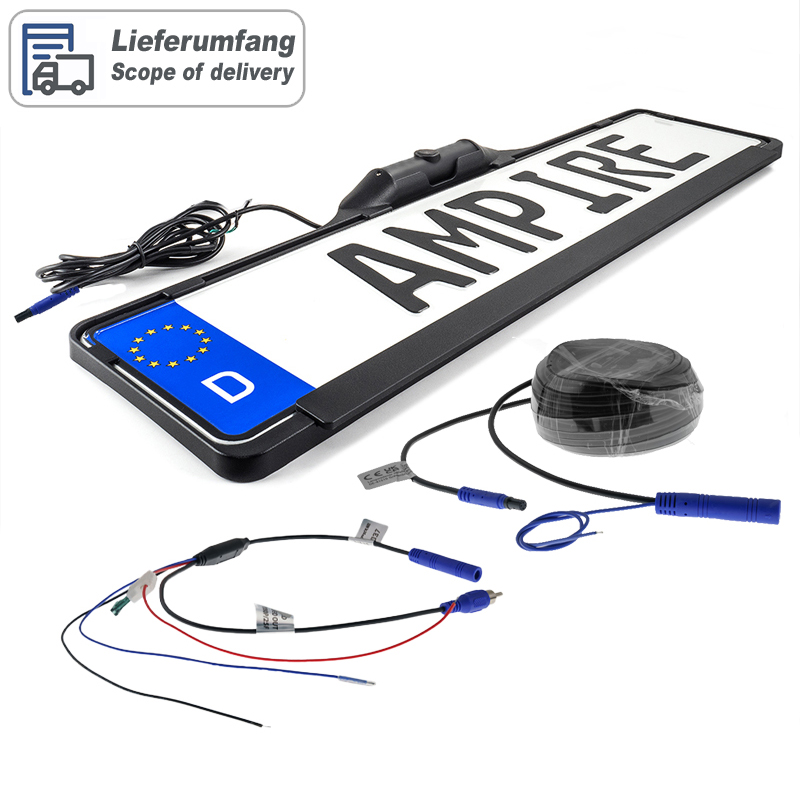

Lieferumfang
- Nummernschild-Rückfahrkamera KAX505
- Netzteil AK1037
- Mini-DIN-Verlängerungskabel AK1038, 8 m
Häufige Fragen
Passt die KAX505 an mein Kennzeichen?
Der Halter ist für deutsche EU-Kennzeichen im Format 520 × 110 mm entwickelt. Kennzeichen aus Österreich sind 10 mm höher und passen nicht. Bei Schweizer Kennzeichen beraten wir Sie gerne zu Alternativen.
AHD oder CVBS – welches Signal brauche ich?
Die KAX505 ist ab Werk auf AHD 1080P mit 25 Bildern pro Sekunde eingestellt und liefert daran das beste Bild. Im AHD-Modus muss Ihr Monitor, Radio oder Interface AHD-fähig sein. Kann Ihr Kameraeingang nur CVBS, FBAS oder NTSC anzeigen, wird die Kamera über eine Kabelschlaufe auf CVBS umgestellt. Im Zweifel prüfen wir das gerne vorab für Ihr Gerät.
Muss ich für die Kamera bohren?
Die Kamera selbst sitzt im Kennzeichenhalter, eine eigene Bohrung für den Kamerakopf entfällt. Für die Kabeldurchführung ins Fahrzeuginnere ist je nach Fahrzeug eine Durchführung nötig – wir nutzen nach Möglichkeit vorhandene Tüllen.
Bietet Autoradio Bodensee den Einbau an?
Ja – in unserer Werkstatt in Singen am Bodensee. Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
