AMPIRE KAX802 – Mini Rückfahrkamera Unterbau AHD 1080P/CVBS, 145°, IP69K
139,00€
Mini-Unterbaukamera mit AHD 1080P oder CVBS (800 TVL) und 145° horizontalem Sichtwinkel. Montage über 8-mm-Bohrloch, Hilfslinien zuschaltbar, Bild spiegel- und um 180° drehbar – als Rückfahr- oder Frontkamera. IP69K, Edelstahlhalterung, 6–26 V für 12/24 V. Inkl. 8 m Kabel.
Beschreibung

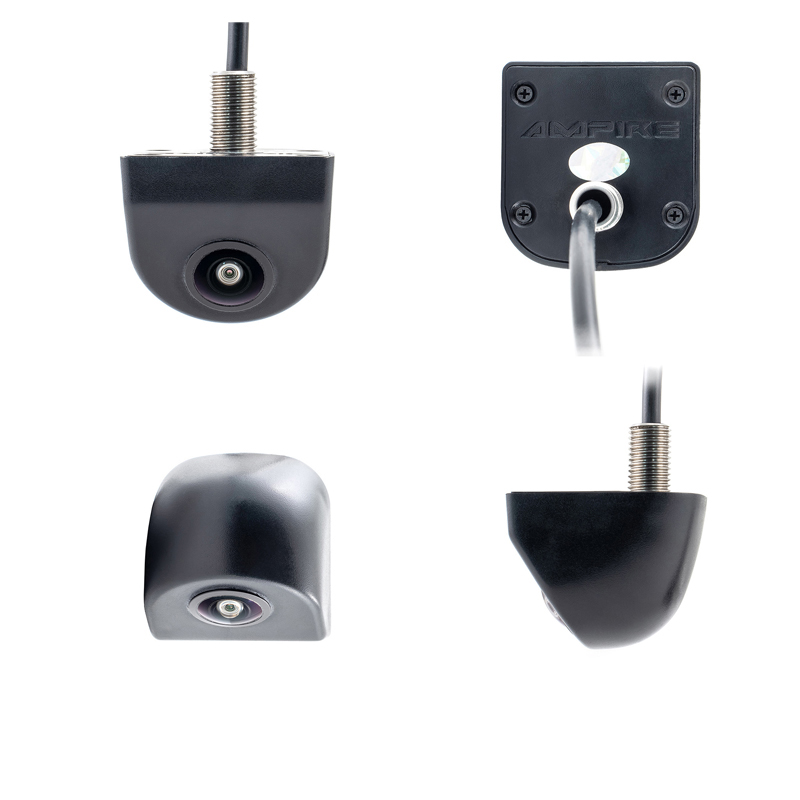

Die AMPIRE KAX802 ist die AHD-Weiterentwicklung der bewährten KCX802: eine kompakte Mini-Unterbaukamera, die über ein einziges 8-mm-Bohrloch montiert wird. Umschaltbar zwischen AHD 1080P und CVBS, 145° horizontaler Sichtwinkel, IP69K wasserdicht und für 12- und 24-V-Fahrzeuge.
Produktbeschreibung
Die KAX802 wird von unten montiert, das Kabel läuft durch ein kleines 8-mm-Bohrloch. Das hält den Eingriff in die Karosserie minimal und die Kamera sitzt flach unter Griffleiste, Stoßfänger oder Aufbaukante.

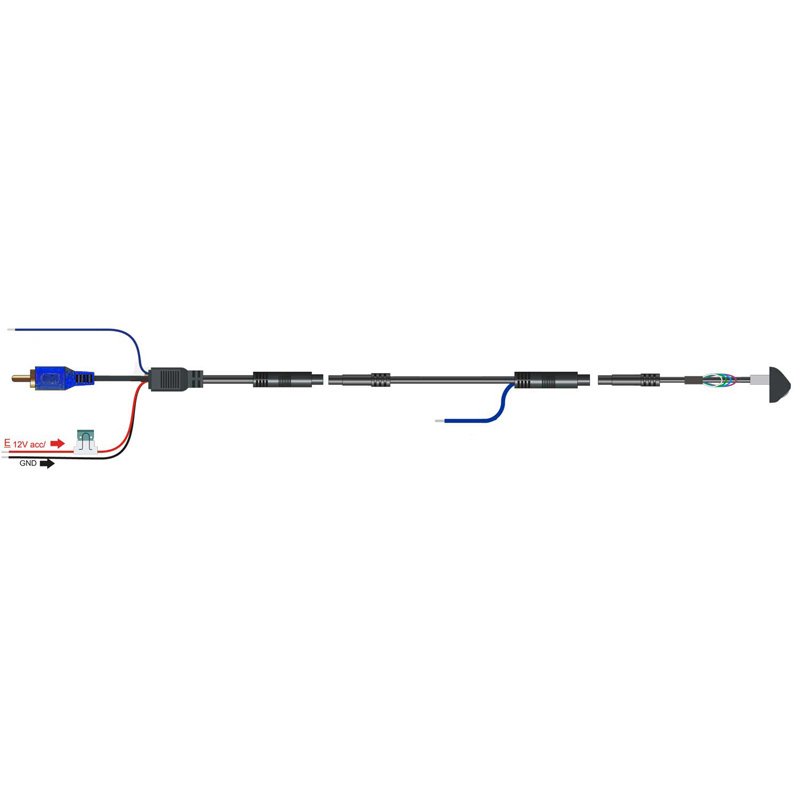

Im AHD-Modus liefert die Kamera Full-HD mit 1920 × 1080 Pixeln, im CVBS-Modus 800 TV-Linien mit 30 Bildern pro Sekunde. Über farbige Kabelschlaufen werden Hilfslinien (grün), Spiegelung (blau) und 180°-Drehung (weiß) eingestellt.
Ausstattung im Überblick
- Montage über 8-mm-Bohrung
- Flache Unterbau-Bauform
- AHD 1920 × 1080, 25 B/s
- CVBS 800 TVL, 30 B/s
- 145° horizontal, 170° diagonal
- 95° vertikal
- Grün: Hilfslinien
- Blau: Spiegelung, weiß: 180° Drehung
- IP69K, Edelstahlhalterung
- Dauerbetrieb 24/7
- 6–26 V DC, 60–90 mA
- 8 m Kabel und Netzteil inklusive
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer / EAN | KAX802 / 4260052644133 |
| Bildsensor | AHD 1/4″ 2729 |
| Videosignal AHD | 1080P, 25 B/s, 1920 × 1080 Pixel |
| Videosignal CVBS | 800 TVL, 30 B/s |
| Sichtwinkel | 170° diagonal / 145° horizontal / 95° vertikal |
| Lichtempfindlichkeit | < 0,01 Lux |
| Rauschabstand | 60,5 dB |
| Hilfslinien | Ab Werk aus, grüne Kabelschlaufe |
| Bildwiedergabe | Gespiegelt (blau), 180° gedreht (weiß) |
| Betriebsspannung | 6–26 V DC |
| Stromaufnahme | 60–90 mA |
| Schutzklasse | IP69K |
| Abmessungen | 25,8 × 28,2 mm, 20,8 mm hoch |
| Bohrloch | 8 mm |
| Arbeitstemperatur | -40 °C bis +75 °C |
| Zulassung | E-zertifiziert, CE, FCC Part 15B |
Einsatzbereiche
| Fahrzeug | Einsatz |
|---|---|

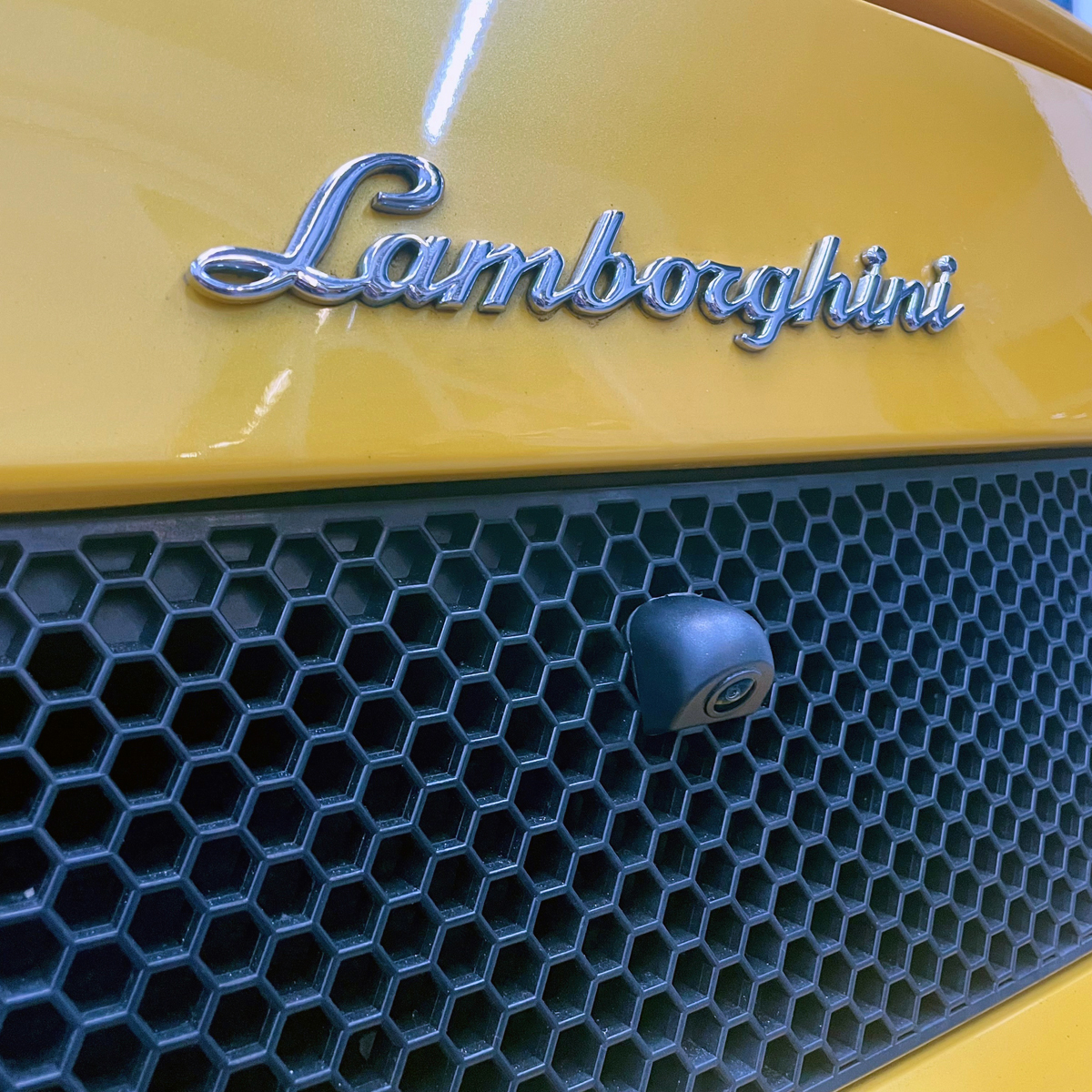

| Pkw / SUV | Rückfahrkamera am Heck oder Frontkamera im Grill |
| Transporter / Kastenwagen | Rangier- und Einparkhilfe |
| Wohnmobil / Camper | Rückfahr- oder Frontkamera, 8 m Kabel für lange Wege |
| Lkw / Bus | Betrieb im 24-V-Bordnetz ohne Spannungswandler |
| Anhänger / Wohnwagen | Wetterfest nach IP69K, auch für Hochdruckreinigung |

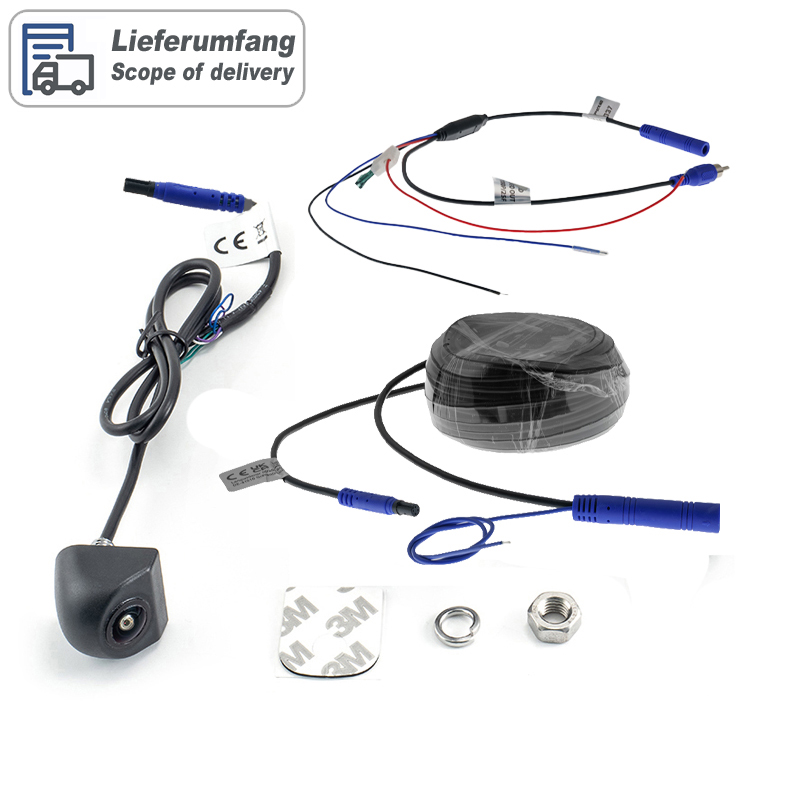

Lieferumfang
- Kamera KAX802
- 8 m Verlängerungskabel AK1038
- Netzteil AK1037
- Bedienungsanleitung
Häufige Fragen
AHD oder CVBS – welches Signal brauche ich?
Die KAX802 ist ab Werk auf AHD 1080P mit 25 Bildern pro Sekunde eingestellt und liefert daran das beste Bild. Im AHD-Modus muss Ihr Monitor, Radio oder Interface AHD-fähig sein. Kann Ihr Kameraeingang nur CVBS, FBAS oder NTSC anzeigen, wird die Kamera über eine Kabelschlaufe auf CVBS umgestellt. Im Zweifel prüfen wir das gerne vorab für Ihr Gerät.
Was ist der Unterschied zur KCX802?
Die KAX802 hat dieselbe Bauform, liefert aber zusätzlich ein hochauflösendes AHD-1080P-Signal. Für moderne Radios mit AHD-Eingang ist sie die bessere Wahl, an älteren Geräten läuft sie im CVBS-Modus.
Wie groß ist die Bohrung?
Für die Montage genügt ein 8-mm-Bohrloch für die Kabeldurchführung.
Bietet Autoradio Bodensee den Einbau an?
Ja – in unserer Werkstatt in Singen am Bodensee. Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.
