Fiat Ducato III Serie 8 Rückfahrkamera-Set – NavLinkz HDA-UCON10 + AMPIRE KAX-DUCATO
619,00€
Komplettset zur Rückfahrkamera-Nachrüstung im Fiat Ducato 8 (ab 2021) mit Uconnect5-Display 10″–10,25″ – das Bild erscheint direkt im Werksdisplay.
- Interface NavLinkz HDA-UCON10 + Kamera AMPIRE KAX-DUCATO
- Kamera in der dritten Bremsleuchte, ohne Bohren
- AHD 1080P, Infrarot-Nachtsicht, 165° Weitwinkel
- Automatische Umschaltung beim Rückwärtsgang, keine Codierung
Beschreibung
Das Rückfahrkamera-Set für den Fiat Ducato 8 (ab 2021) mit Uconnect5-Display (10″–10,25″) kombiniert das Kamera-Interface NavLinkz HDA-UCON10 mit der fahrzeugspezifischen Full-HD-Kamera AMPIRE KAX-DUCATO. Das Kamerabild erscheint direkt im Werksdisplay – ohne zusätzlichen Monitor, ohne Bohren, ohne Codierung.
Werksintegration statt Zusatzmonitor
Das Interface schaltet beim Einlegen des Rückwärtsgangs automatisch auf das Kamerabild um – gesteuert über das CAN-Bus-Signal des Fahrzeugs. Die Kamera sitzt erhöht in der dritten Bremsleuchte über den Hecktüren und zeigt den Bereich hinter dem Ducato aus der Vogelperspektive. So bleibt das Cockpit aufgeräumt, und das Bild wird in der gewohnten Uconnect5-Oberfläche angezeigt.
Die KAX-DUCATO ist die aktuelle Kamerageneration mit verbessertem Full-HD-Bildsensor, Infrarot-Nachtsicht und 165° Weitwinkel. Das AHD-Signal wird vom HDA-UCON10 direkt verarbeitet.
Lieferumfang

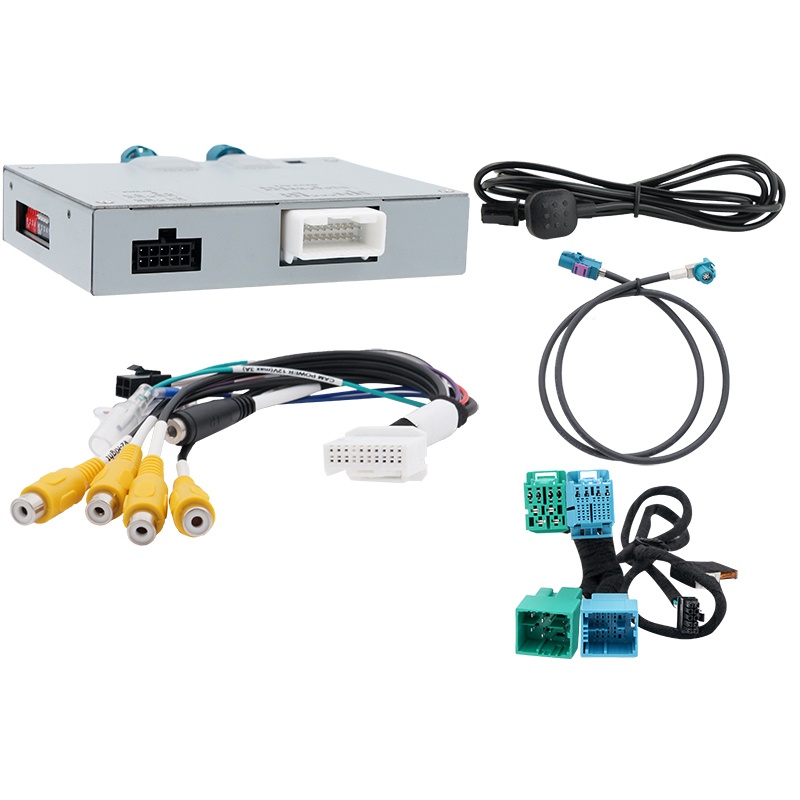

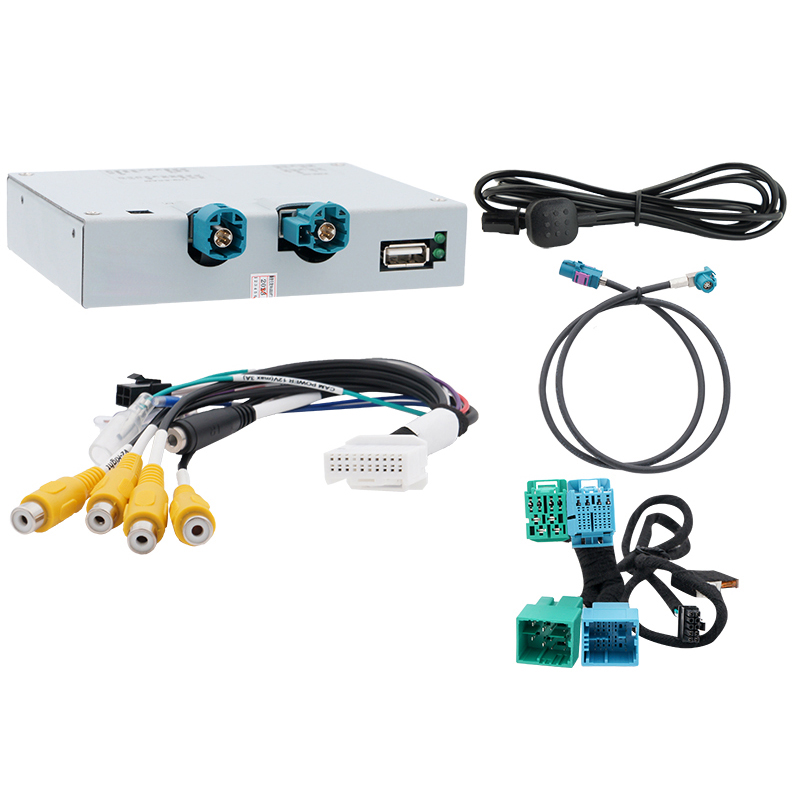

- Kamera-Interface für Uconnect5 (10″–10,25″)
- Eingänge: Rückfahrkamera, Frontkamera, 2 Zusatzquellen (AHD oder CVBS)
- Automatische Umschaltung beim Rückwärtsgang über CAN-Bus
- Fahrzeugspezifischer Kabelsatz, keine Codierung
- AHD-Rückfahrkamera 1080P im Gehäuse der dritten Bremsleuchte
- Infrarot-Nachtsicht, 165° Weitwinkel, IP68
- Netzteil AK1037
- Mini-DIN-Verlängerungskabel AK1039 (10 m)
Kompatible Fahrzeuge
| Hersteller | Modell | Baujahr | System |
|---|---|---|---|
| Fiat | Ducato III (Serie 8) | ab 2021 | Uconnect5 10″–10,25″ (Uconnect R1 EXT Harman) |

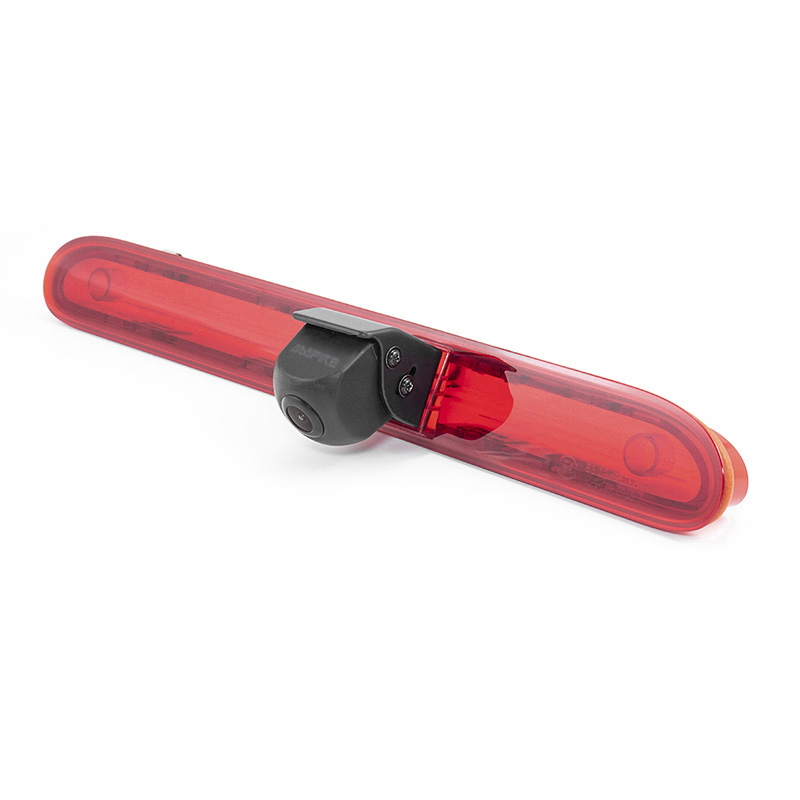

Die Kamera – AMPIRE KAX-DUCATO
| Eigenschaft | Wert |
|---|---|
| Videostandard | AHD 1080P, 25 fps |
| Auflösung | 1920 × 1080 Pixel |
| Bildsensor | GC2053 (FH8536H), 1/2,9 Zoll |
| Betrachtungswinkel | horizontal 125° / vertikal 70° / diagonal 165° |
| Nachtsicht | Infrarotbeleuchtung, min. 0,01 Lux |
| Bildverarbeitung | 3D-Rauschunterdrückung, automatischer Weißabgleich, Signal-Rauschabstand > 43 dB |
| Bildwiedergabe | horizontal gespiegelt, Hilfslinien abschaltbar |
| Kamerakopf | bis 20° vertikal einstellbar |
| Schutzklasse | IP68 |
| Betriebsspannung | 9–16 V DC, max. 250 mA |
| Betriebstemperatur | −20 bis +70 °C |
| Kabel | 10 m mit 4-pol. Mini-DIN-Steckern |
| E-Prüfzeichen | E9-10R-05.1652 |
Das Interface – NavLinkz HDA-UCON10
Das HDA-UCON10 bindet bis zu vier Videoquellen in das Uconnect5-System ein: Rückfahrkamera, Frontkamera und zwei weitere Kameras oder Videoquellen, jeweils in AHD oder CVBS. Die Rückfahrkamera wird beim Einlegen des Rückwärtsgangs automatisch aktiviert, Front- und Zusatzkameras lassen sich manuell oder zeitgesteuert aufrufen. Der Anschluss erfolgt über einen fahrzeugspezifischen Kabelsatz – ohne Eingriff in Steuergeräte und ohne Diagnose-Software.
Das Set ist für den Fiat Ducato 8 ab 2021 mit Uconnect5-Display 10″–10,25″ ausgelegt. Fahrzeuge mit kleinerem Display oder ohne Uconnect5 werden nicht unterstützt.
Die Kamera benötigt die werkseitige dritte Bremsleuchte über den Hecktüren. Bei Wohnmobilen mit eigenem Aufbau (Teil- oder Vollintegrierte, Alkoven) ist der Einbau deutlich aufwändiger oder nicht möglich – sprechen Sie uns vorher an.
Je nach Dachaufbau und Anhängerkupplung ist die Kupplung im Kamerabild unter Umständen nicht sichtbar.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Wir übernehmen Montage, Verkabelung, Signalprüfung und Konfiguration in unserer Werkstatt in Singen. Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.
Häufige Fragen

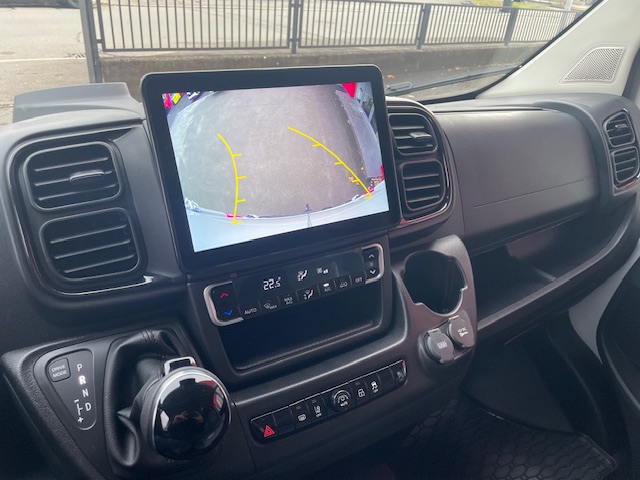

Wird das Kamerabild direkt im Uconnect5-Display angezeigt?

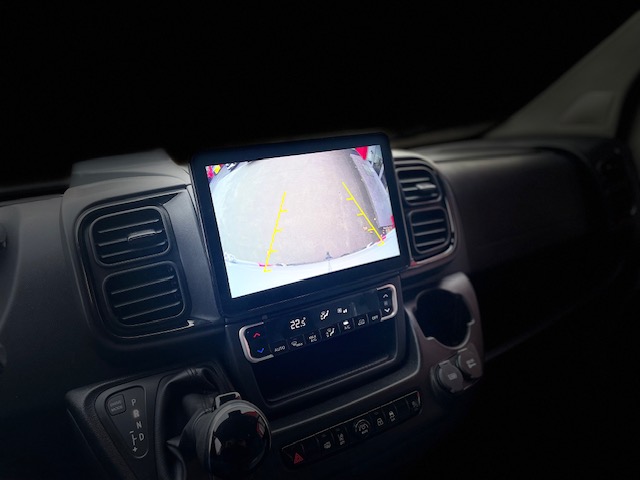

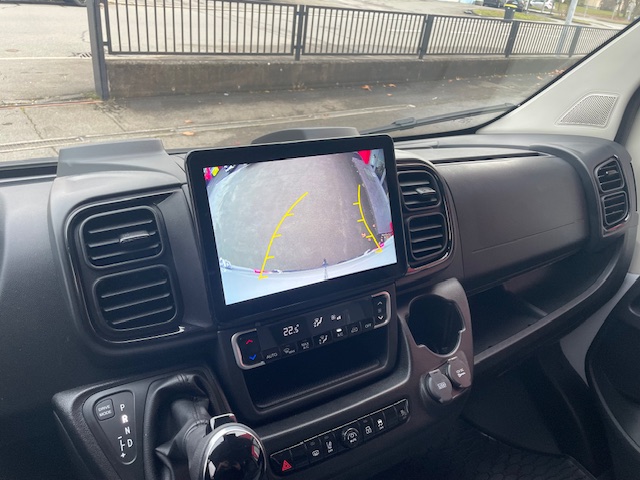

Ja. Das Interface HDA-UCON10 speist das Bild der Rückfahrkamera direkt in das werkseitige Uconnect5-Display ein. Sie brauchen keinen zusätzlichen Monitor und keine App – die Darstellung wirkt wie ab Werk.
Passt die Kamera ohne Bohren an meinen Ducato?

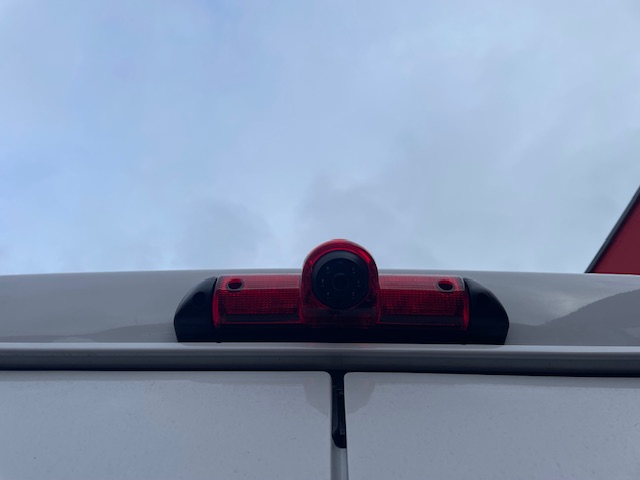

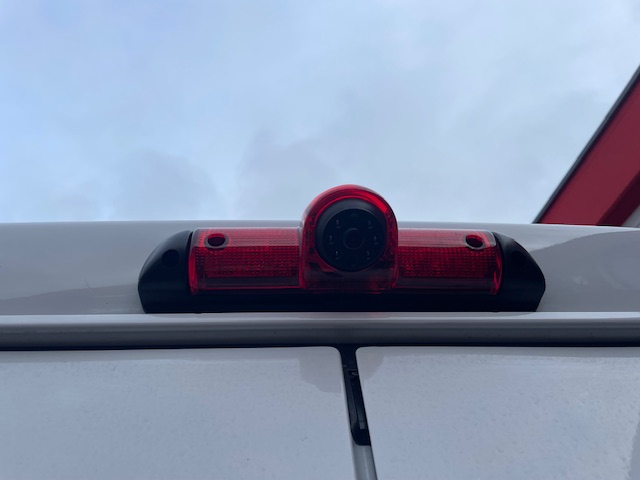

Ja. Die AMPIRE KAX-DUCATO ersetzt formgenau das Glas der werkseitigen dritten Bremsleuchte über den Hecktüren. Bei Wohnmobilen mit eigenem Aufbau fehlt diese Bremsleuchte oft – bitte vor dem Kauf mit uns abklären.
Kann ich später weitere Kameras anschließen?
Ja. Neben dem Rückfahrkamera-Eingang bietet das Interface einen Front-Eingang und zwei Zusatzeingänge für Kameras oder Videoquellen in AHD oder CVBS. Front- und Zusatzkameras lassen sich manuell oder zeitgesteuert aktivieren.
Muss das Fahrzeug codiert werden?
Nein. Das Interface wird über einen fahrzeugspezifischen Kabelsatz eingebunden. Es ist keine Codierung, kein Eingriff in Steuergeräte und keine Diagnose-Software notwendig.
