Video-Einspeiser / Rückfahrkamera-Interface RL4-NBT2

Professionelles Interface zur Videoeinspeisung in BMW- und Mini-Fahrzeuge mit NBT2 (EVO)-System. Es ermöglicht die Nachrüstung einer Rückfahrkamera, Frontkamera mit Automatik sowie den Anschluss von zwei weiteren Videoquellen (z. B. USB-Mediaplayer, DVB-T2 Tuner).

Produkt-Highlights

• 1× CVBS Rückfahrkamera-Eingang
• 1× CVBS Frontkamera-Eingang mit Automatik
• 2× zusätzliche CVBS-Videoeingänge (USB-Player, DVB-T2 etc.)
• Automatische Umschaltung auf Rückfahrkamera bei Rückwärtsgang
• Frontkamera-Schaltung: 10 Sek. nach Auslegen Rückwärtsgang
• Aktivierbare Abstandslinien für Rückfahrkamera (modellabhängig)
• Bildfreischaltung während der Fahrt (nur eingespeistes Video)
• NTSC-kompatible Videoeingänge

Kompatibilität

Das Interface ist geeignet für folgende Fahrzeuggruppen:

• BMW F-Serie: Fahrzeuge ab ca. 05/2016 (z. B. F20, F30, F32, F48, F25)

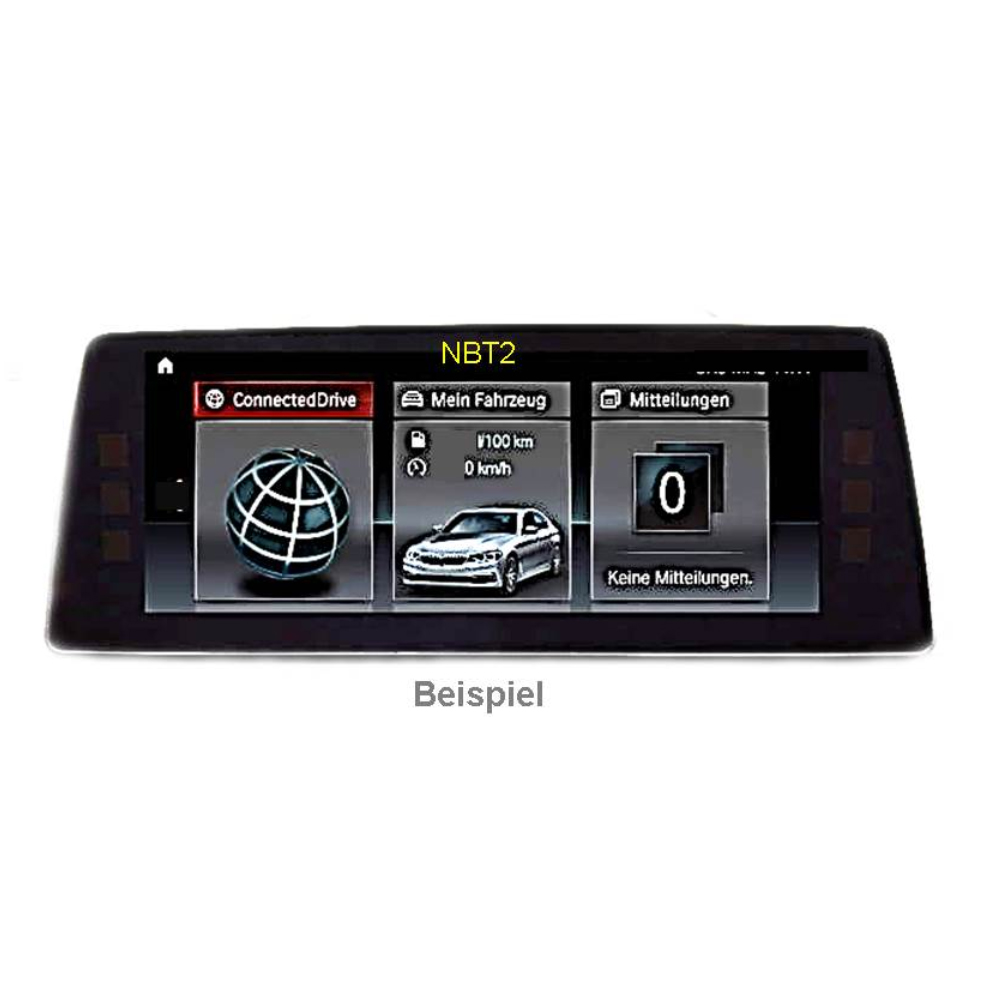

• BMW G-Serie: Fahrzeuge mit NBT2 (z. B. G30, G31, G01, G11, G20 etc.)
• Mini: Fahrzeuge ab ca. 2016 mit 6.5" oder 8.8" Monitor (Touch und Non-Touch)

Kompatible Systeme und Head-Units:

• Radios
• S6UNA Navigation
• S606A Business Navigation
• S609A Professional Navigation
• S6U2A Live Cockpit Plus
• S6UPA Navigation Plus
• Head-Units: CHAMP2, NBT, NBT2 (EVO)

Hinweis: Für genaue Kompatibilität bitte Fahrgestellnummer (FIN) und ein Foto des Hauptmenüs senden.

Einschränkungen

• Nur Video: Kein Audio-Signal – Audioübertragung z. B. über AUX notwendig
• Werks-Rückfahrkamera: Automatik nur solange Rückwärtsgang aktiv
• Aftermarket-Frontkamera: Automatik + manuelle Zuschaltung möglich
• Fahrwegslinien / PDC: Nur eingeschränkt in bestimmten Fahrzeugmodellen verfügbar
• Nur NTSC-kompatible Videoquellen unterstützt

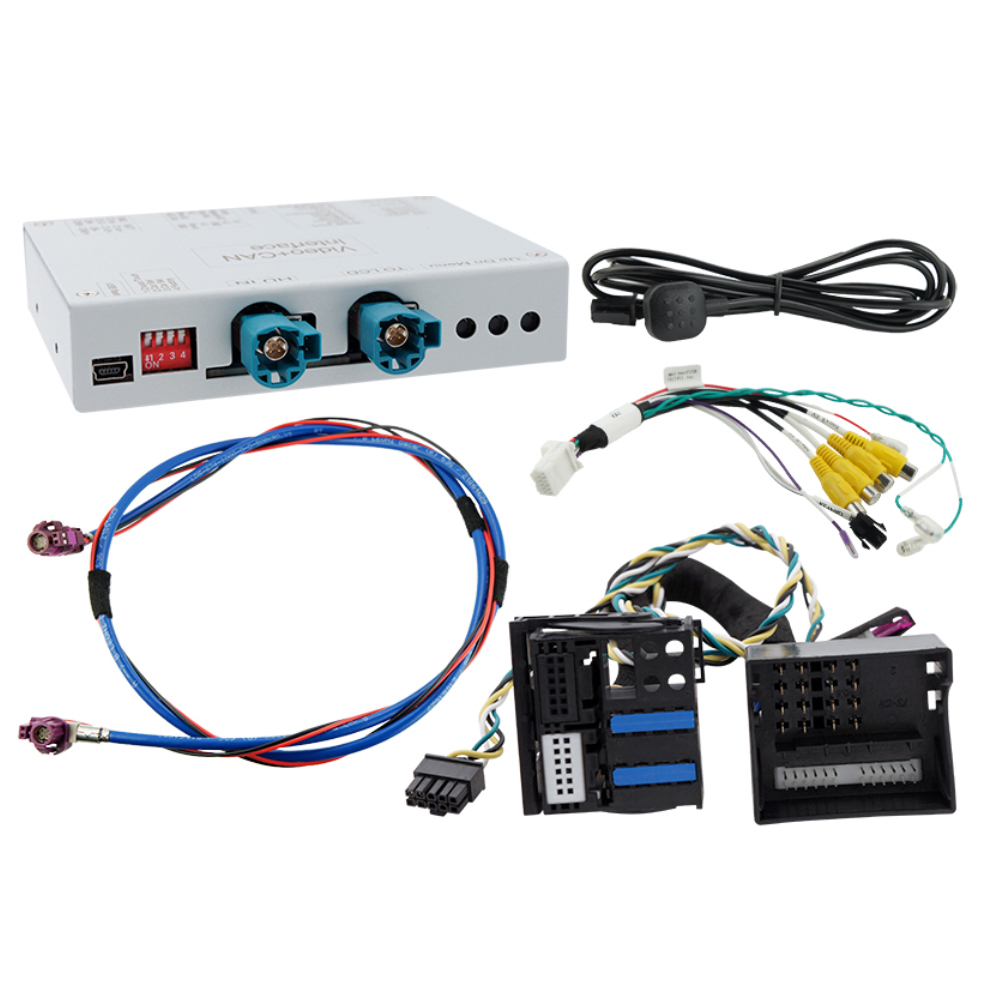

Anschlüsse

• Bildeinspeisung: 4+2-Pin HSD+2
• Strom & CAN: Plug & Play (fahrzeugspezifisch)
• Videoeingänge: 3× Cinch-Buchsen (Rückfahrkamera + 2 Quellen)
• Stromaufnahme: 260 mA / Ruhestrom: < 2 mA

Technische Daten

• Versorgungsspannung: 7–16V DC
• Videoeingang: 0.7–1 V
• Videoformat: NTSC
• Temperaturbereich: –40 °C bis +85 °C
• Maße Video-Box: 112 × 22 × 115 mm (B × H × T)

FAQ – Häufige Fragen

Funktioniert das Interface auch bei Touch-Displays?
Ja, es ist mit Touch- und Nicht-Touch-Monitoren kompatibel.

Kann ich mehrere Videoquellen gleichzeitig nutzen?
Ja, zwei Quellen sind anschließbar. Umschaltung erfolgt manuell oder per Steuersignal.

Wird auch Audio eingespeist?
Nein. Audio muss separat eingespeist werden (z. B. über AUX oder FM-Modulator).

---
