Rückfahrkamera Interface BMW NBT / Mini NBT, HSD+2 – NavLinkz RL2-NBT

Name: Media Service Hochrhein e.K.
Price range: $$

Art.-Nr. RL2-NBT

Video-Interface für BMW F-Serie und Mini mit NBT (altes Hauptmenü): Rückfahrkamera plus zwei weitere Videoquellen im Werksdisplay, automatische Umschaltung beim Rückwärtsgang, Plug & Play über Quadlock, Bild über HSD+2.

319,00€

inkl. 19 % MwSt.

zzgl. Versandkosten

Lieferzeit: 2-4 Tage

Versand auch in die Schweiz
Einbau in unserer Werkstatt in Singen möglich
Beratung: +49 7731 926877

Kompatibilität

Passt für 16 Fahrzeugmodelle von 2 Herstellern. Ihr Fahrzeug nicht dabei? Kurz anfragen.

Für folgende Systeme

BMW iDrive NBT

Fahrzeug suchen

BMW14

1er F20/F21 Bj.2011-2019
2er Active Tourer F45/F46 Bj.2014-2021
2er F22/F23 Bj.2014-2021
3er F30/F31/F34 Bj.2011-2019
4er F32/F33/F36 Bj.2013-2020
5er F10/F11 Bj.2010-2017
6er F06/F12/F13 Bj.2011-2018
7er F01/F02 Bj.2008-2015
i3 (I01) Bj.2013-2022
X1 F48 Bj.2015-2022
X3 F25 Bj.2010-2017
X4 F26 Bj.2014-2018
X5 F15 Bj.2013-2018
X6 F16 Bj.2014-2019

MINI2

(F56) Bj.2014-2024
Clubman (F54) Bj.2015-2024

Beschreibung

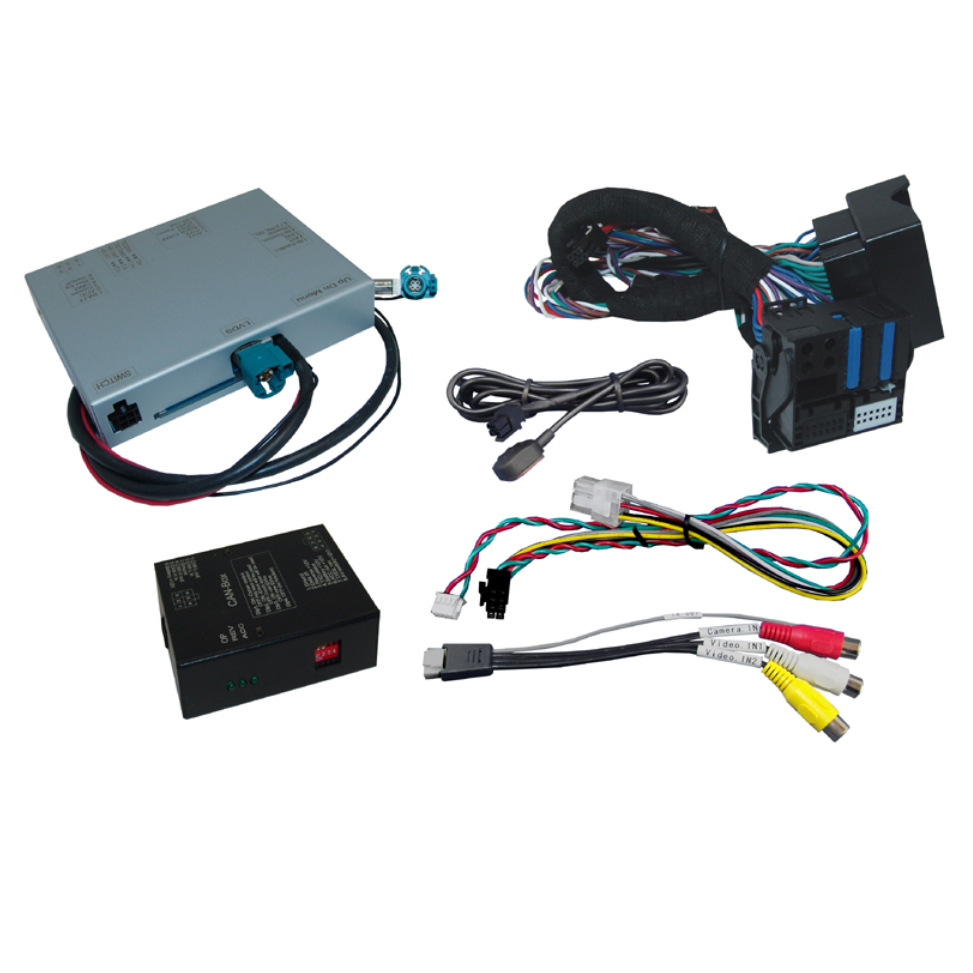

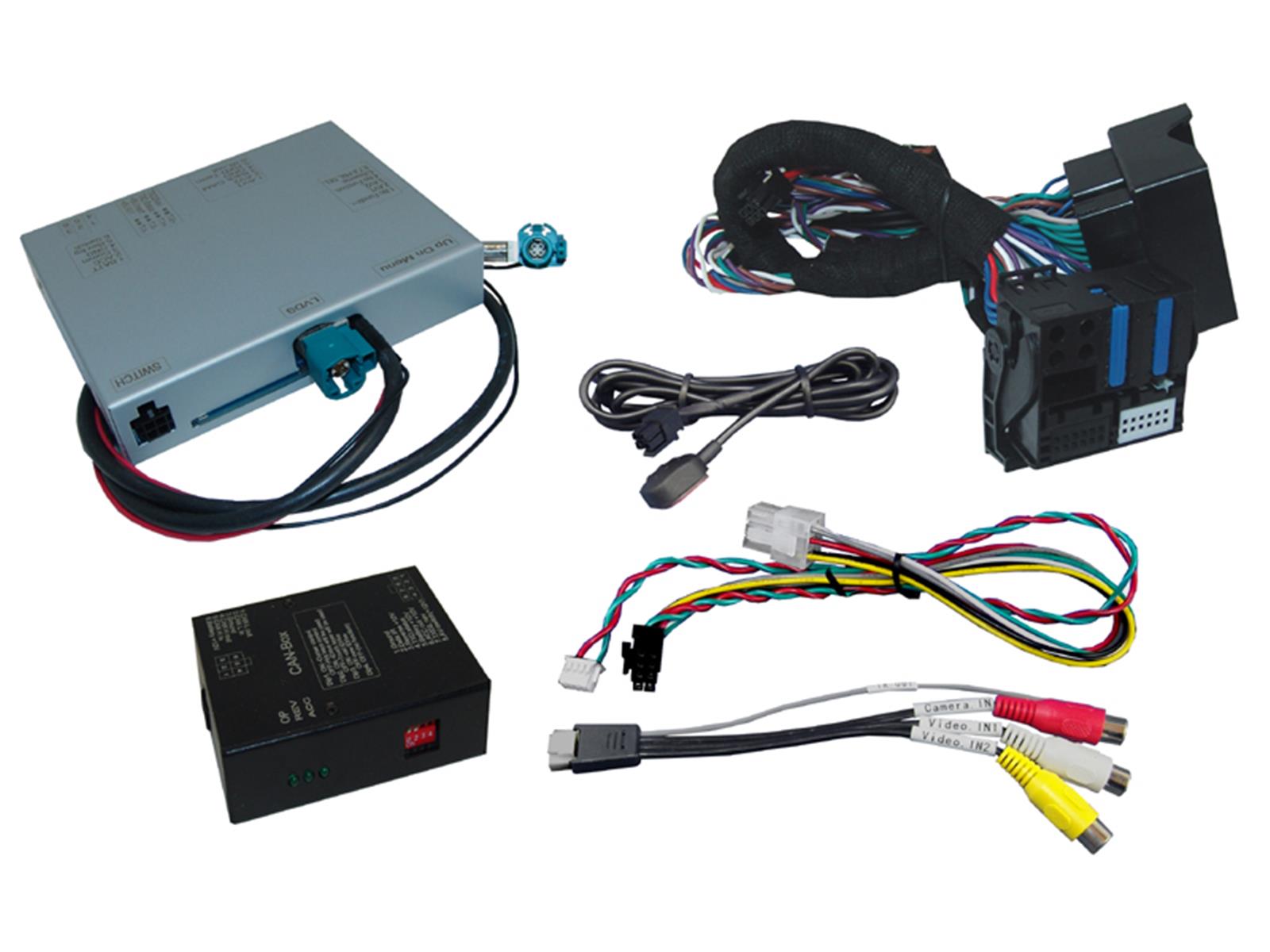

Das NavLinkz RL2-NBT ist ein Video-Interface für BMW und Mini mit NBT-Infotainment (altes Hauptmenü). Es speist eine Rückfahrkamera und zwei weitere Videoquellen in das originale Display ein – ohne Austausch des Werksradios.

Rückfahrkamera im BMW-Display

Das Interface wird über einen Quadlock-Einsatz mit Strom und CAN-Bus verbunden und über das HSD+2-Kabel am Monitor eingeschleift. Beim Einlegen des Rückwärtsgangs schaltet es automatisch auf die Kamera um. Je nach Fahrzeug lassen sich Abstandslinien einblenden und das Kamerabild per Bild-in-Bild mit der PDC-Anzeige kombinieren. Bei 8,8- und 10,25-Zoll-Monitoren steht zusätzlich ein Breitbild-Modus im Format 24:9 zur Verfügung.

Kompatible Fahrzeuge

System / Monitor	Fahrzeuge
Radio, S6UNA Navigation, S606A Business Navigation – 6,5 oder 7 Zoll	1er F20/F21, 3er F30–F33, i3 I01 09/2013–10/2018, X1 F48 07/2015–06/2017, X3 F25 08/2012–07/2017, weitere F-Serie ca. 06/2012–06/2017
S609A Professional Navigation NBT – 8,8 oder 10,25 Zoll (altes Hauptmenü)	1er F20/F21, 3er F30–F33, i3 I01 09/2013–09/2017, X3 F25 05/2013–04/2016, weitere F-Serie ca. 06/2012–05/2016
Mini 6FP Visual Boost / 6UM Navigation – 6,5 Zoll	Mini ca. 2014 bis 2016/2017 (altes Hauptmenü)
Mini 609 Professional Navigation NBT – 8,8 Zoll	Mini ca. 2014 bis 2016/2017 (altes Hauptmenü)

Wichtige Hinweise:

Maßgeblich ist das verbaute Infotainment-System, nicht nur das Baujahr. Senden Sie uns vor dem Kauf gern Ihre Fahrgestellnummer und ein Foto des Hauptmenüs, wir prüfen die Eignung.
Fahrzeuge mit neuem Hauptmenü (NBT2 / NBT2 EVO) benötigen das RL4-NBT2.
Das Interface speist ausschließlich Video ein, keinen Ton.
Nur NTSC-Videoquellen, keine AHD-Kameras. PDC-Grafik nicht bei 6,5-Zoll-Monitoren.
Hilfslinien und PDC-Anzeige über das Interface sind fahrzeugabhängig und nur nutzbar, wenn die nötigen Daten vom CAN-Bus verfügbar sind.

Häufige Fragen

Wie erkenne ich, ob mein BMW NBT hat?

NBT ist ab ca. 06/2012 in der F-Serie verbaut, mit dem alten Hauptmenü. Senden Sie uns Ihre Fahrgestellnummer und ein Foto des Hauptmenüs, wir prüfen das System kostenlos vor dem Kauf.

Werden AHD-Kameras unterstützt?

Nein, das RL2-NBT verarbeitet ausschließlich CVBS-Videosignale im NTSC-Format. Passende Kameras wie die NavLinkz VSC-E-BM12 bieten wir ebenfalls an.

Wird auch Ton übertragen?

Nein, das Interface überträgt ausschließlich das Videobild. Für eine Rückfahrkamera ist kein Ton nötig, alle Werksfunktionen des Radios bleiben erhalten.

Bietet Autoradio Bodensee den Einbau an?

Ja, wir bauen das System in unserer Werkstatt in Singen am Bodensee ein. Der Einbau wird separat berechnet, die Kosten richten sich nach Fahrzeug und Aufwand.

Einbau & Service
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.

Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.

Rückfahrkamera Einbau Einbau anfragen

Technische Daten

Eigenschaft	Wert
Bildeinspeisung	4+2-Pin HSD+2 (LVDS)
Strom / CAN-Bus	Plug & Play über Quadlock-Einsatz
Video-Eingänge	1 × Rückfahrkamera + 2 × FBAS, Cinch, NTSC
Betriebsspannung	12 V DC (7–25 V)
Abmessungen Video-Box / CAN-Box	113 × 22 × 92 mm / 87 × 27 × 65 mm
