Rückfahrkamera Set BMW F-Serie NBT 2012–2016 – NavLinkz RL2-NBT + VSC-E-BM12

Name: Media Service Hochrhein e.K.
Price range: $$

Art.-Nr. 327

Rückfahrkamera-Komplettset für BMW F-Serie mit NBT (altes Hauptmenü): Kamera im Hecktüröffnergriff plus Video-Interface, Bild im Werksdisplay, automatische Umschaltung beim Rückwärtsgang, ohne Bohren. Für 2er, 3er, 4er, 5er F10/F11, X1 F48, X3 F25, X4 F26.

489,00€

inkl. 19 % MwSt.

zzgl. Versandkosten

Lieferzeit: 2-4 Tage

Versand auch in die Schweiz
Einbau in unserer Werkstatt in Singen möglich
Beratung: +49 7731 926877

Kompatibilität

Passt für 10 Fahrzeugmodelle. Ihr Fahrzeug nicht dabei? Kurz anfragen.

Für folgende Systeme

BMW iDrive NBT

BMW10

1er F20/F21 Bj.2011-2019
2er Active Tourer F45/F46 Bj.2014-2021
3er F30/F31/F34 Bj.2011-2019
4er F32/F33/F36 Bj.2013-2020
5er F10/F11 Bj.2010-2017
7er F01/F02 Bj.2008-2015
X1 F48 Bj.2015-2022
X3 F25 Bj.2010-2017
X5 F15 Bj.2013-2018
X6 F16 Bj.2014-2019

Beschreibung

Das Rückfahrkamera-Komplettset für die BMW F-Serie mit NBT (altes Hauptmenü): Kamera im Hecktüröffnergriff NavLinkz VSC-E-BM12 plus Video-Interface NavLinkz RL2-NBT – Bild direkt im Werksdisplay, ohne Bohren.

Komplettlösung für Ihr Werksdisplay

Mit diesem Set erhalten Sie alles, was für eine unauffällige Rückfahrkamera in BMW-Modellen der F-Serie mit NBT-Infotainment nötig ist: die fahrzeugspezifische Griffkamera und das passende Interface. Beide Komponenten sind aufeinander abgestimmt.

Die Kamera sitzt unauffällig im Hecktüröffnergriff: Der originale Griff wird gegen den baugleichen Kameragriff getauscht, ohne Bohren und ohne Eingriff in die Karosserie. Das Interface wird am Monitor eingeschleift und per Plug & Play mit Strom und CAN-Bus verbunden. Beim Einlegen des Rückwärtsgangs erscheint das Kamerabild automatisch im BMW-Display, alle Werksfunktionen bleiben erhalten.

Set-Inhalt

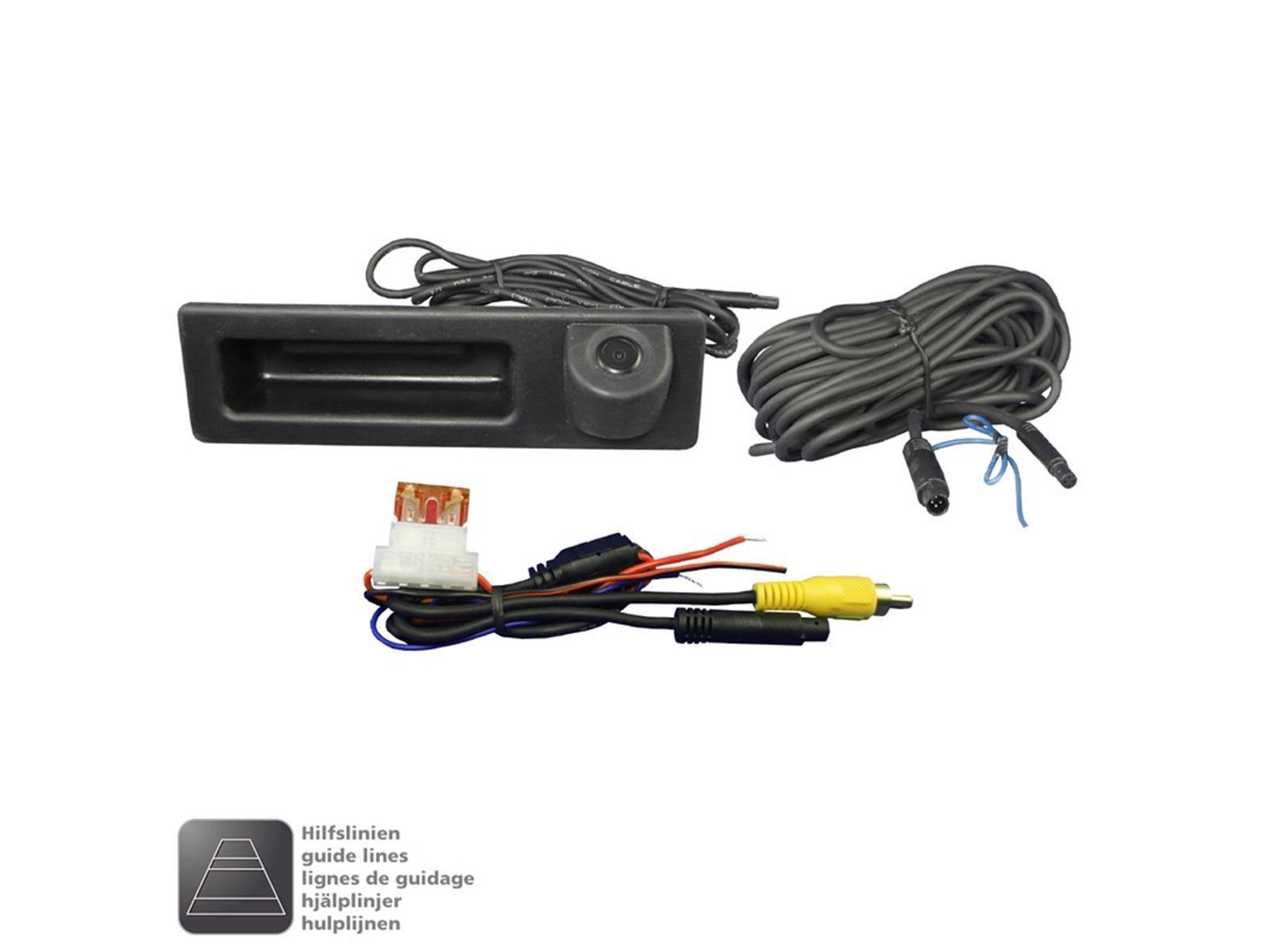

NavLinkz VSC-E-BM12 – Kamera im Griff

Austausch-Hecktüröffnergriff mit integrierter Kamera, schwarz
1/3-Zoll-CMOS-Sensor, 720 × 480 Pixel, 0,1 Lux
Blickwinkel 170° diagonal / 130° horizontal
Abstandslinien abschaltbar, IP68
Systemkabel 1,8 m + 8 m mit Cinch-Anschluss

Zur Kamera

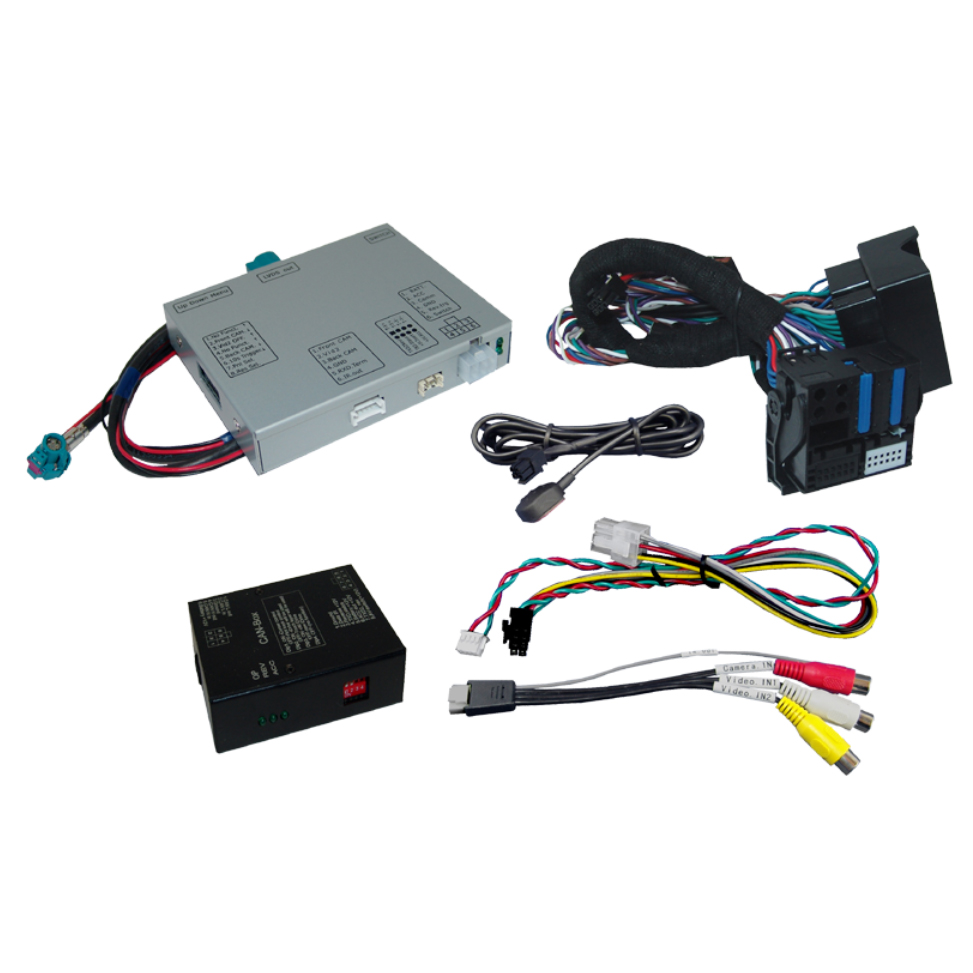

NavLinkz RL2-NBT – Video-Interface

Für BMW und Mini mit NBT (altes Hauptmenü)
1 Rückfahrkamera-Eingang + 2 Video-Eingänge
Automatische Umschaltung beim Rückwärtsgang
Plug & Play über Quadlock-Einsatz, Bild über HSD+2
Nur Video, keine Toneinspeisung

Zum Interface

Passende Fahrzeuge

Modell	Baureihe
2er	F22 Coupé, F23 Cabrio, F87 M2, F45 Active Tourer, F46 Gran Tourer
3er	F30 Limousine, F31 Touring, F34 GT, F80 M3
4er	F32 Coupé, F33 Cabrio, F36 Gran Coupé, F82 M4, F83 M4 Cabrio
5er	F10 Limousine, F11 Touring (mit NBT)
X1 / X3 / X4	F48 / F25 / F26

System / Monitor	Zeitraum
S609A Professional Navigation NBT – 8,8 oder 10,25 Zoll (altes Hauptmenü)	ca. 06/2012 bis ca. 05/2016
Radio, S6UNA Navigation, S606A Business Navigation – 6,5 oder 7 Zoll	ca. 06/2012 bis ca. 06/2017

Wichtige Hinweise:

Nur für Fahrzeuge mit NBT (altes Hauptmenü). Für CIC bis 06/2012 und für NBT2 ab 05/2016 gibt es eigene Sets.
Passend für Fahrzeuge mit Werksgriff der Teilenummer 51 24 7368752. Für BMW 1er F20/F21 ist die Kamera nicht vorgesehen.
Maßgeblich ist das verbaute Infotainment-System, nicht nur das Baujahr. Senden Sie uns vor dem Kauf gern Ihre Fahrgestellnummer und ein Foto des Hauptmenüs, wir prüfen die Eignung.
Das Interface speist ausschließlich Video ein, keinen Ton.
Hilfslinien und PDC-Anzeige über das Interface sind fahrzeugabhängig und nur nutzbar, wenn die nötigen Daten vom CAN-Bus verfügbar sind.
Die Kamera wird auftragsbezogen konfektioniert. Bitte prüfen Sie Maße und Griff-Teilenummer vor der Bestellung oder sprechen Sie uns an.

Häufige Fragen

Passt das Set in meinen BMW?

Das Set passt in BMW 2er, 3er und 4er der F-Serie, 5er F10/F11, X1 F48, X3 F25 und X4 F26 mit NBT-Infotainment und altem Hauptmenü. Senden Sie uns gern Fahrgestellnummer und ein Foto des Hauptmenüs, wir prüfen die Eignung vorab.

Muss für die Kamera gebohrt werden?

Nein, der originale Hecktüröffnergriff wird gegen den Kameragriff getauscht. Es sind keine Bohrungen an der Karosserie nötig, und der Originalgriff kann später wieder eingebaut werden.

Wird über das Set auch Ton übertragen?

Nein, das Interface überträgt ausschließlich das Videobild. Für eine Rückfahrkamera ist kein Ton nötig, alle Werksfunktionen des Radios bleiben erhalten.

Bietet Autoradio Bodensee den Einbau an?

Ja, wir bauen das komplette Set in unserer Werkstatt in Singen am Bodensee ein. Der Einbau wird separat berechnet, die Kosten richten sich nach Fahrzeug und Aufwand.

Einbau & Service
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.

Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.

Rückfahrkamera Einbau Einbau anfragen

Technische Daten

Komponente	Eigenschaft	Wert
Kamera	Sensor / Auflösung	1/3 Zoll CMOS, NTSC, 720 × 480 Pixel (ca. 700 TV-Linien)
Kamera	Blickwinkel	170° diagonal / 130° horizontal / 90° vertikal
Kamera	Bildlage / Abstandslinien	gespiegelt (fest) / abschaltbar, ab Werk aktiv
Kamera	Schutzklasse	IP68
Kamera	Abmessungen / Einbauöffnung	162 × 47 × 37,5 mm / 150 × 56 mm
Kamera	Passender Werksgriff	BMW Teilenummer 51 24 7368752
Interface	Bildeinspeisung	4+2-Pin HSD+2 (LVDS)
Interface	Strom / CAN-Bus	Plug & Play über Quadlock-Einsatz
Interface	Video-Eingänge	1 × Rückfahrkamera + 2 × FBAS, Cinch, NTSC
Interface	Betriebsspannung	12 V DC (7–25 V)
Interface	Abmessungen Video-Box / CAN-Box	113 × 22 × 92 mm / 87 × 27 × 65 mm
