Rückfahrkamera Set BMW 3er F30/F31 & 4er F32/F33 NBT – NavLinkz RL2-NBT + VSC-E-BM12
Art.-Nr. f30-kamera
Rückfahrkamera-Komplettset für BMW 3er F30/F31 und 4er F32/F33 mit NBT (altes Hauptmenü): Kamera im Hecktüröffnergriff plus Video-Interface RL2-NBT, Bild im Werksdisplay, automatische Umschaltung beim Rückwärtsgang, ohne Bohren.
489,00€
- Versand auch in die Schweiz
- Einbau in unserer Werkstatt in Singen möglich
- Beratung: +49 7731 926877
Kompatibilität
Passt für 2 Fahrzeugmodelle. Ihr Fahrzeug nicht dabei? Kurz anfragen.
Für folgende Systeme
BMW2
- 3er F30/F31/F34 Bj.2011-2019
- 4er F32/F33/F36 Bj.2013-2020
Beschreibung
Das Rückfahrkamera-Komplettset für den BMW 3er F30/F31 und 4er F32/F33 mit NBT: Kamera im Hecktüröffnergriff NavLinkz VSC-E-BM12 plus Video-Interface NavLinkz RL2-NBT – Bild direkt im Werksdisplay, ohne Bohren.
Komplettlösung für Ihr Werksdisplay
Mit diesem Set erhalten Sie alles, was für eine unauffällige Rückfahrkamera im 3er oder 4er der F-Serie mit NBT-Infotainment nötig ist: die fahrzeugspezifische Griffkamera und das passende Interface. Beide Komponenten sind aufeinander abgestimmt.

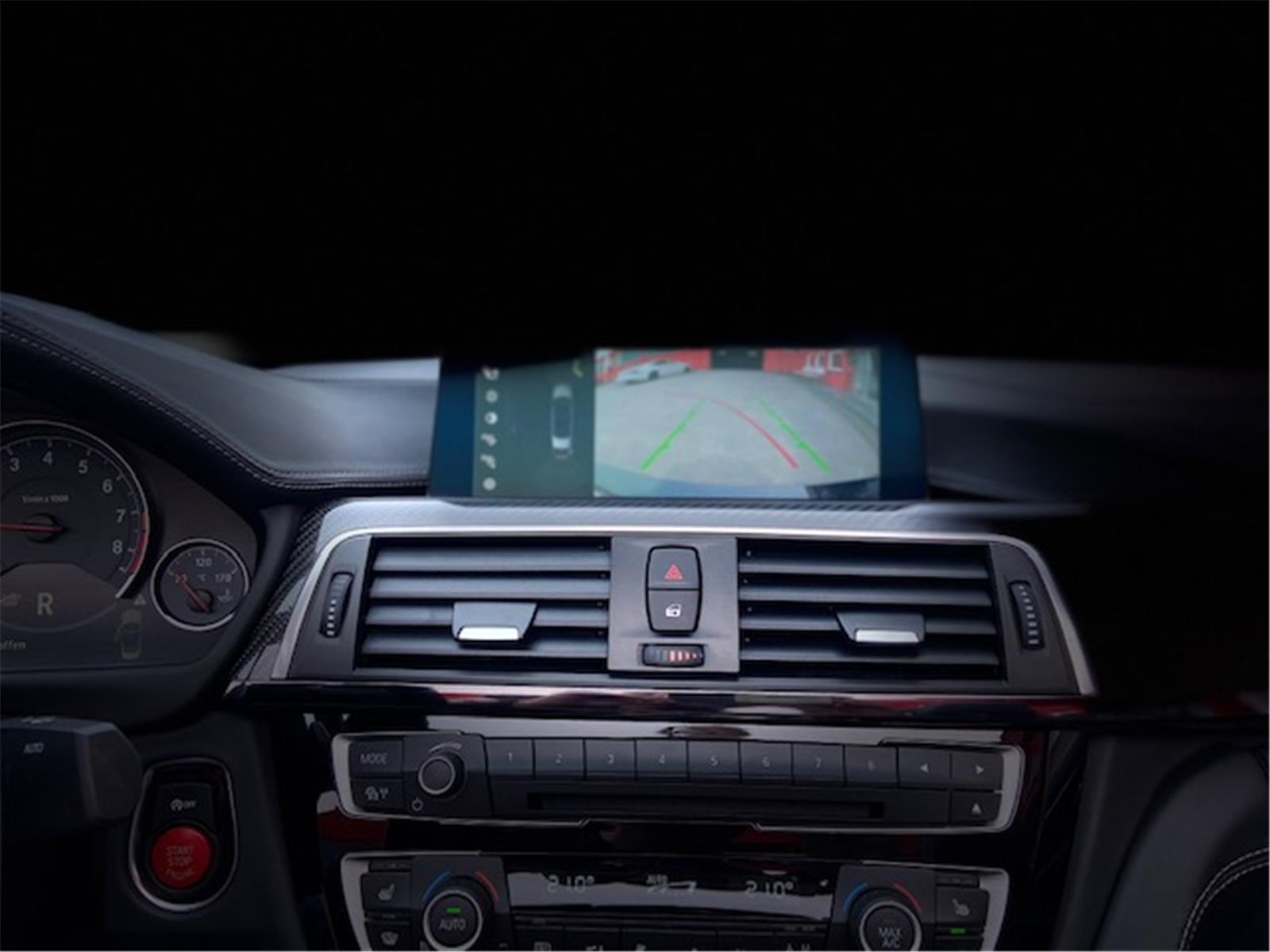

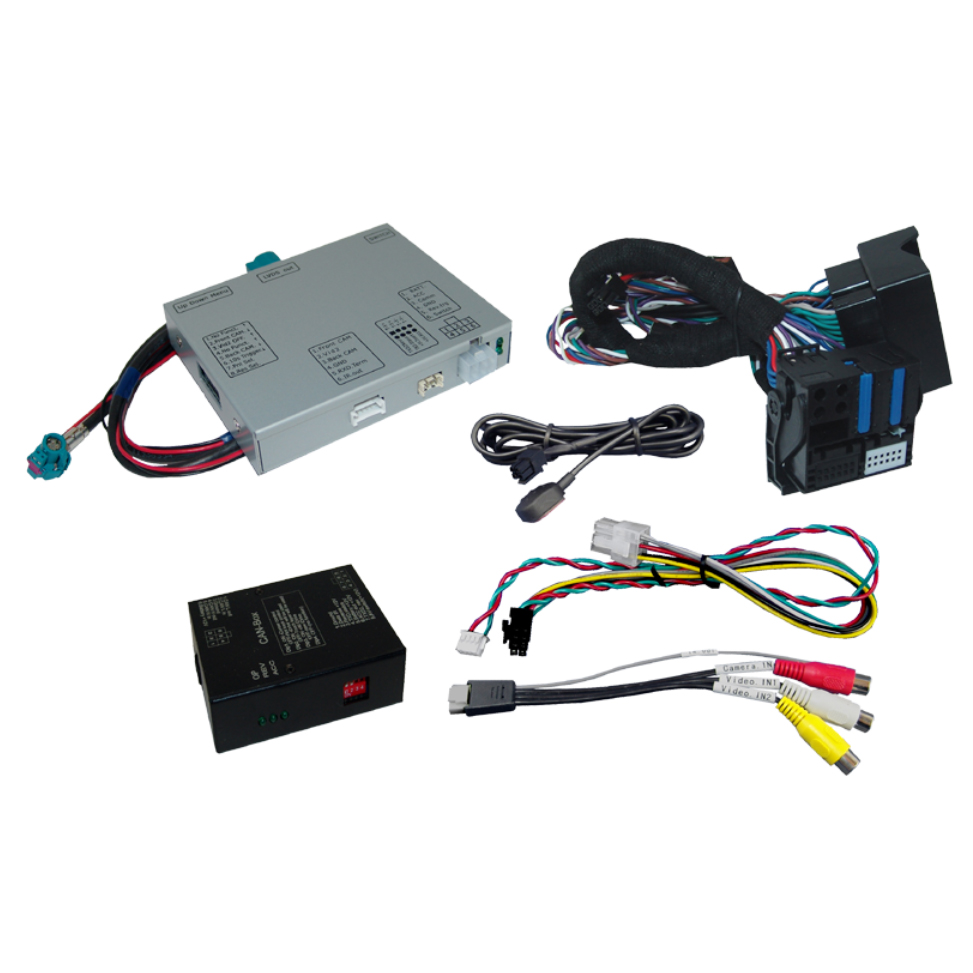

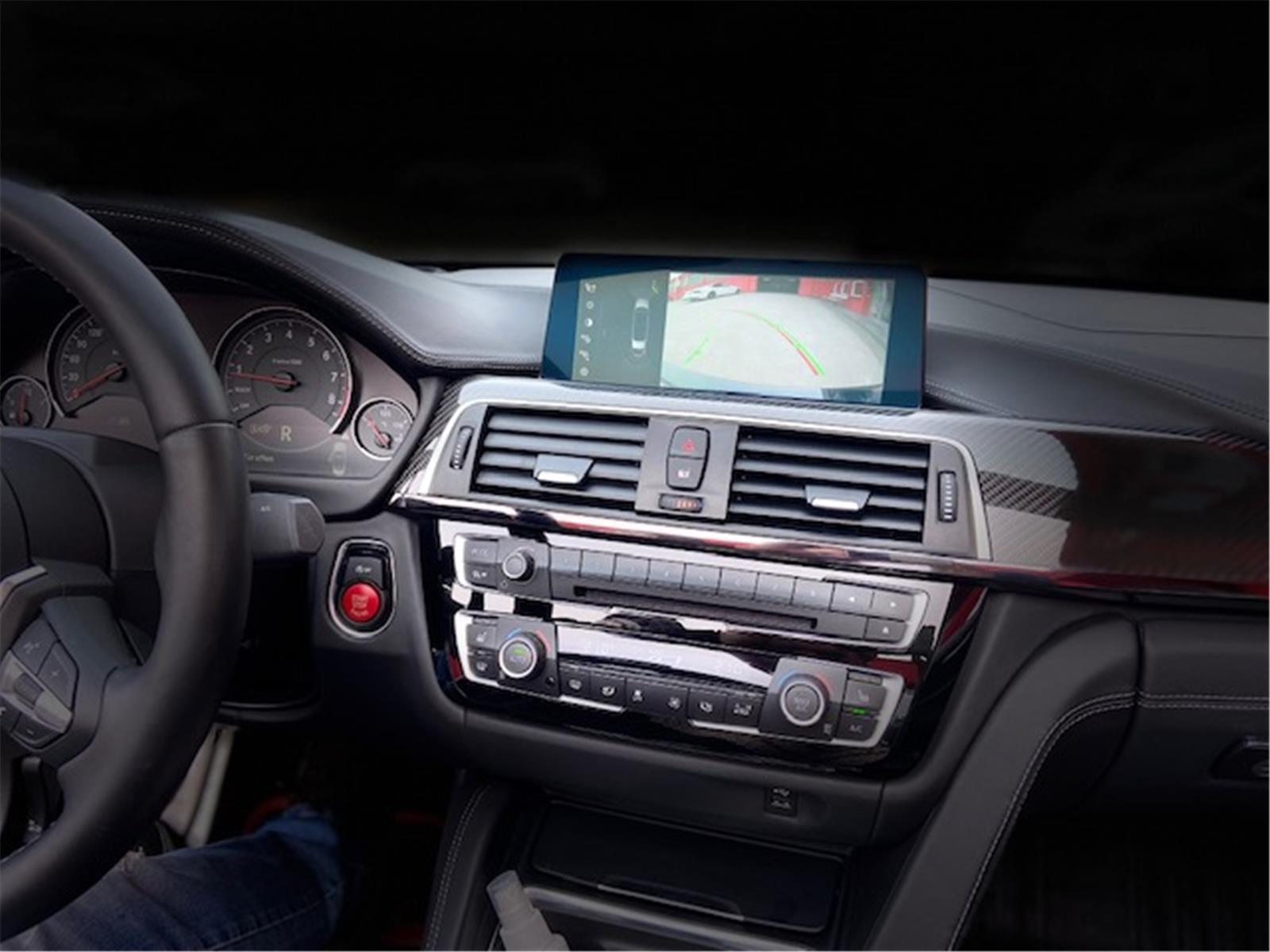

Die Kamera sitzt unauffällig im Hecktüröffnergriff: Der originale Griff wird gegen den baugleichen Kameragriff getauscht, ohne Bohren und ohne Eingriff in die Karosserie. Das Interface wird am Monitor eingeschleift und per Plug & Play mit Strom und CAN-Bus verbunden. Beim Einlegen des Rückwärtsgangs erscheint das Kamerabild automatisch im BMW-Display, alle Werksfunktionen bleiben erhalten.
Set-Inhalt

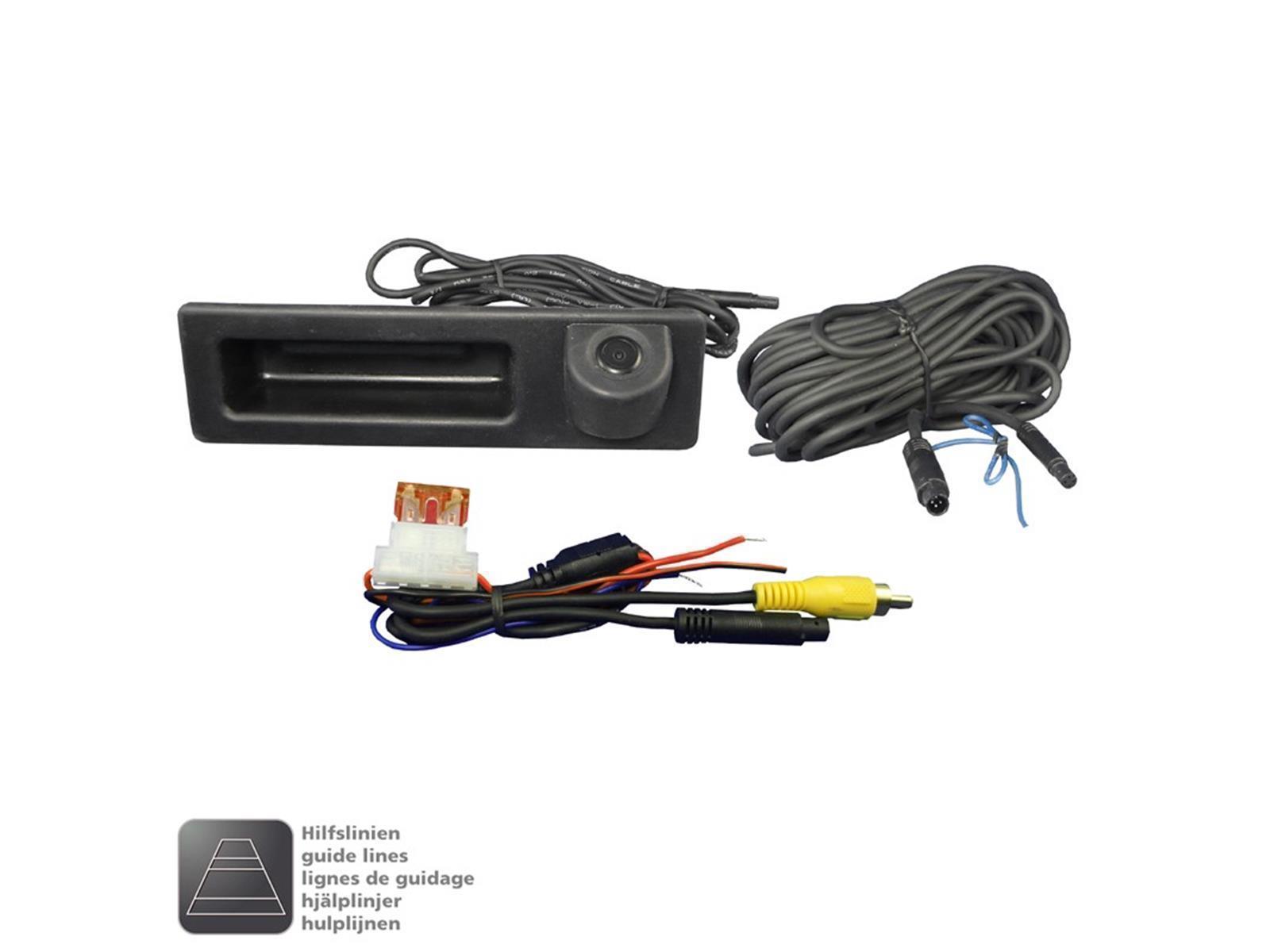

- Austausch-Hecktüröffnergriff mit integrierter Kamera, schwarz
- 1/3-Zoll-CMOS-Sensor, 720 × 480 Pixel, 0,1 Lux
- Blickwinkel 170° diagonal / 130° horizontal
- Abstandslinien abschaltbar, IP68
- Systemkabel 1,8 m + 8 m mit Cinch-Anschluss
- Für BMW und Mini mit NBT (altes Hauptmenü)
- 1 Rückfahrkamera-Eingang + 2 Video-Eingänge
- Automatische Umschaltung beim Rückwärtsgang
- Plug & Play über Quadlock-Einsatz, Bild über HSD+2
- Nur Video, keine Toneinspeisung
Passende Fahrzeuge
| Modell | Baureihe |
|---|---|
| 3er | F30 Limousine, F31 Touring |
| 4er | F32 Coupé, F33 Cabrio |
| System / Monitor | Zeitraum |
|---|---|
| S609A Professional Navigation NBT – 8,8 oder 10,25 Zoll (altes Hauptmenü) | ca. 06/2012 bis ca. 05/2016 |
| Radio, S6UNA Navigation, S606A Business Navigation – 6,5 oder 7 Zoll | ca. 06/2012 bis ca. 06/2017 |
- Nur für Fahrzeuge mit NBT (altes Hauptmenü). Für LCI-Modelle mit NBT2 ab 07/2017 gibt es ein eigenes Set.
- Passend für Werksgriff der Teilenummer 51 24 7368752.
- Maßgeblich ist das verbaute Infotainment-System, nicht nur das Baujahr. Senden Sie uns vor dem Kauf gern Ihre Fahrgestellnummer und ein Foto des Hauptmenüs, wir prüfen die Eignung.
- Das Interface speist ausschließlich Video ein, keinen Ton.
- Hilfslinien und PDC-Anzeige über das Interface sind fahrzeugabhängig und nur nutzbar, wenn die nötigen Daten vom CAN-Bus verfügbar sind.
- Die Kamera wird auftragsbezogen konfektioniert. Bitte prüfen Sie Maße und Griff-Teilenummer vor der Bestellung oder sprechen Sie uns an.
Häufige Fragen
Passt das Set in meinen 3er oder 4er?
Das Set passt in den BMW 3er F30/F31 und 4er F32/F33 mit NBT-Infotainment und altem Hauptmenü. Für LCI-Modelle mit NBT2 ab 07/2017 gibt es ein eigenes Set. Bei Unsicherheit prüfen wir Ihr Fahrzeug gern vorab.
Muss für die Kamera gebohrt werden?
Nein, der originale Hecktüröffnergriff wird gegen den Kameragriff getauscht. Es sind keine Bohrungen an der Karosserie nötig, und der Originalgriff kann später wieder eingebaut werden.
Wird über das Set auch Ton übertragen?
Nein, das Interface überträgt ausschließlich das Videobild. Für eine Rückfahrkamera ist kein Ton nötig, alle Werksfunktionen des Radios bleiben erhalten.
Bietet Autoradio Bodensee den Einbau an?
Ja, wir bauen das komplette Set in unserer Werkstatt in Singen am Bodensee ein. Der Einbau wird separat berechnet, die Kosten richten sich nach Fahrzeug und Aufwand.
Der Einbau ist nicht im Produktpreis enthalten und wird separat berechnet. Kosten je nach Fahrzeug und Aufwand auf Anfrage.
Wir freuen uns über Kunden aus dem Hochrhein, Bodenseeraum, Schwarzwald-Baar-Kreis und der Schweiz (Schaffhausen, Zürich, Basel) – sowie alle, die den Weg zu uns finden.
Technische Daten
| Komponente | Eigenschaft | Wert |
|---|---|---|
| Kamera | Sensor / Auflösung | 1/3 Zoll CMOS, NTSC, 720 × 480 Pixel (ca. 700 TV-Linien) |
| Kamera | Blickwinkel | 170° diagonal / 130° horizontal / 90° vertikal |
| Kamera | Bildlage / Abstandslinien | gespiegelt (fest) / abschaltbar, ab Werk aktiv |
| Kamera | Schutzklasse | IP68 |
| Kamera | Abmessungen / Einbauöffnung | 162 × 47 × 37,5 mm / 150 × 56 mm |
| Kamera | Passender Werksgriff | BMW Teilenummer 51 24 7368752 |
| Interface | Bildeinspeisung | 4+2-Pin HSD+2 (LVDS) |
| Interface | Strom / CAN-Bus | Plug & Play über Quadlock-Einsatz |
| Interface | Video-Eingänge | 1 × Rückfahrkamera + 2 × FBAS, Cinch, NTSC |
| Interface | Betriebsspannung | 12 V DC (7–25 V) |
| Interface | Abmessungen Video-Box / CAN-Box | 113 × 22 × 92 mm / 87 × 27 × 65 mm |
Herstellerinformationen
Hersteller / Manufacturer: NavLinkz GmbH
Anschrift / Address: Heidberghof 2, 47495 Rheinberg, Deutschland
Telefon / Phone: +49 2843 17595 00
Email: mail@navlinkz.de
Verantwortliche Person / Responsible Person: NavLinkz GmbH
Firma: NavLinkz
Einbaubeispiele mit diesem Produkt
So haben wir dieses Produkt in unserer Werkstatt in Singen verbaut – mit Einbauzeit, Besonderheiten und Komplettpreis mit Einbau. Einbautermin anfragen
