Rückwärts mit Übersicht –
Rückfahrkamera im VW Caddy
nachgerüstet
VW Caddy Rückfahrkamera nachrüsten – das Projekt
Der VW Caddy ist ein klassischer Hochdachkombi: viel Ladevolumen, hohe Heckklappe, kleine Heckscheibe. Beim Rückwärtsfahren endet der Blick oft dort, wo es interessant wird – direkt hinter der Stoßstange. Genau dieses tote Feld schließt eine Rückfahrkamera.
In diesem Fahrzeug haben wir die VW Caddy Rückfahrkamera nachgerüstet – mit der fahrzeugspezifischen NavLinkz Griffleistenkamera VSC-E-AU13. Sie ersetzt den Werks-Hecktürgriff komplett, sitzt also exakt dort, wo VW die Kamera ab Werk platziert hätte. Von außen sieht man keine Nachrüstung – nur eine Griffleiste mit Kameraauge.

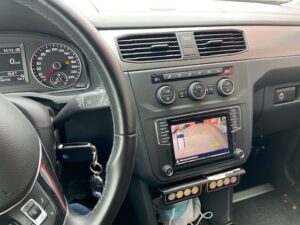

Das Kamerabild wird nicht über einen Zusatzmonitor ausgegeben, sondern direkt im originalen Werksdisplay des Caddy dargestellt. Dafür haben wir das Videosignal am Werksradio eingespeist und den Kameraeingang anschließend per Codierung freigeschaltet. Ergebnis: Rückwärtsgang einlegen, Bild ist da – ohne zusätzliche Bedienung, ohne Fremdkörper im Innenraum.
Griffleistenkamera statt Aufbaukamera
Bei Nachrüstkameras entscheidet die Montageart über Optik und Haltbarkeit. Eine aufgeklebte oder angeschraubte Aufbaukamera funktioniert – sieht aber immer nach Nachrüstung aus und ist bei Waschstraße, Frost und Salz das schwächste Glied.

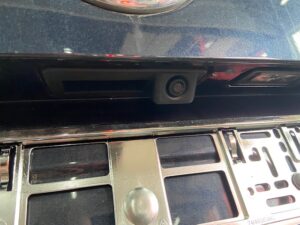

Die fahrzeugspezifische Griffleistenkamera geht den anderen Weg: Der originale Griffleisten-Taster der Heckklappe wird ausgebaut und durch das Bauteil mit integrierter Kamera ersetzt. Kein Bohren an der Karosserie, keine sichtbaren Halter, keine offen liegenden Kabel.
Codierung – damit das Werksdisplay mitspielt
Der spannende Teil kommt nach dem mechanischen Einbau. Das Werksradio im Caddy zeigt einen Kameraeingang nicht einfach so an – die Funktion muss im Steuergerät aktiviert und codiert werden. Ohne diesen Schritt bleibt der Bildschirm beim Rückwärtsgang schwarz, egal wie sauber die Kamera verkabelt ist.
Wir haben die Rückfahrkamera-Funktion im Werksradio freigeschaltet und die Umschaltung auf das Kamerabild eingerichtet. Anschließend wird das Ganze im Fahrbetrieb geprüft: Umschaltzeitpunkt, Rückschaltung nach dem Verlassen des Rückwärtsgangs, Bildlage und Lage der Führungslinien.
Wichtig zu wissen: Die im Bild eingeblendeten Linien kommen von der Kamera selbst. Sie sind statisch und bewegen sich nicht mit dem Lenkeinschlag mit. Sie zeigen den geraden Fahrschlauch und dienen als Abstandsraster – dynamische, lenkwinkelabhängige Linien setzen ein anderes Systemkonzept voraus.
- Heckklappenverkleidung demontieren, Werks-Griffleiste ausbauen
- NavLinkz VSC-E-AU13 einsetzen, Passung und Kameralage kontrollieren
- Kabelsatz durch die Heckklappen-Durchführung ins Fahrzeug verlegen
- Videoleitung verdeckt bis zum Werksradio führen
- Rückfahrsignal und Spannungsversorgung fahrzeugseitig abgreifen
- Kameraeingang im Werksradio codieren und freischalten
- Funktionsprüfung, Bildlage und Umschaltverhalten kontrollieren
Technische Daten – NavLinkz VSC-E-AU13
- Bauform: fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Kamera
- Sensor: 1/4″ CMOS, CVBS-Videosignal (NTSC)
- Blickwinkel: 110° horizontal, 90° vertikal, 140° diagonal
- Bild: gespiegelt (fest), Abstandslinien abschaltbar
- Schutzart: IP68 – wasser- und staubgeschützt
- Kabel: 1,8 m Kamerakabel (4-Pin, 5,9 mm Steckerdurchmesser) plus 8 m Systemverlängerung mit Ader für Signaldurchleitung
- Versorgung: 10–15 V, ca. 200 mA / 1,5 W, Absicherung 2 A
- Abmessungen: 111 × 49 × 58 mm, Einbauöffnung 101 × 42 mm
Die dünne Steckverbindung ist im Alltag wichtiger, als sie klingt: Sie erlaubt die Durchführung des Kabels durch den Gummibalg zwischen Karosserie und Heckklappe, ohne den Kabelstrang aufzutrennen oder den Balg zu beschädigen.
Das verwendete Produkt
Einbau-Impressionen – VW Caddy Rückfahrkamera
Wenn das Fahrzeug ohnehin für die Kameranachrüstung bei uns steht, sind Verkleidungen und Kabelwege bereits offen. Eine Dashcam lässt sich dann im selben Termin sauber mitverlegen – Festspannungsanschluss statt Zigarettenanzünder, Kabel verdeckt hinter Himmel und A-Säule statt lose über die Scheibe. Sprechen Sie uns bei der Terminvereinbarung einfach darauf an.
